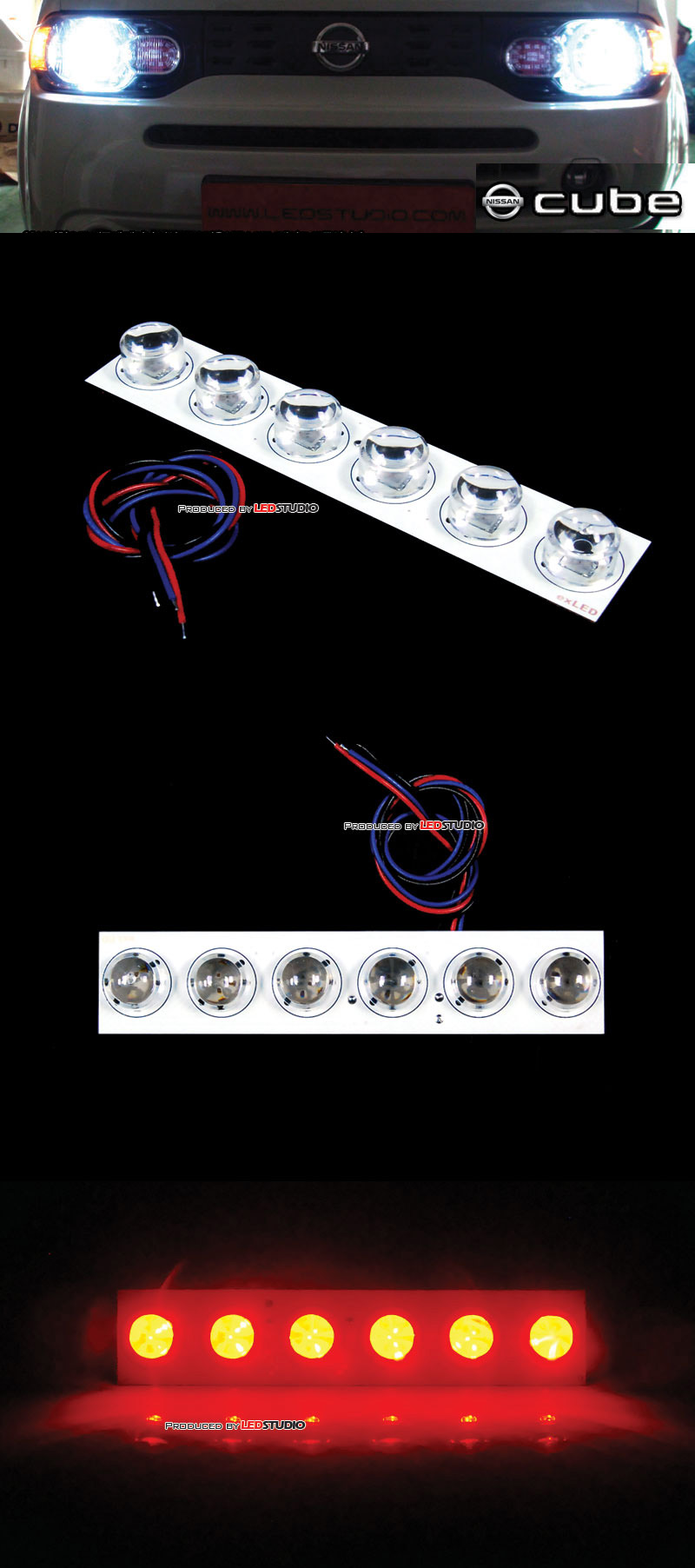

Пример(не полный) Светодиодный модуль для дополнительного стоп сигнала NISSAN CUBE 2011 (комплект для двух фонарей)
Для сборки модулей используются следующие компоненты:
Указано количество компонентов для одной платы, в комплекте платы для двух фонарей!
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Светодиод 5450 3-чипа КРАСНЫЙ (LEDSTUDIO) | 50450-LS | 6 | | резистор SMD, 1/4Вт, 220Ом | 60004 | 2 | | резистор SMD, 1/4Bт, 120Ом | 60002 | 1 | | Диод SMD SK2x | 61101 | 2 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | GND | ОБЩИЙ МИНУС(земля) | | T+ | ПЛЮС ГАБАРИТНЫХ ОГНЕЙ | | P+ | ПЛЮС СТОП СИГНЛА |
ОБРАТИТЕ ВНИМАНИЕ:
- Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
|
