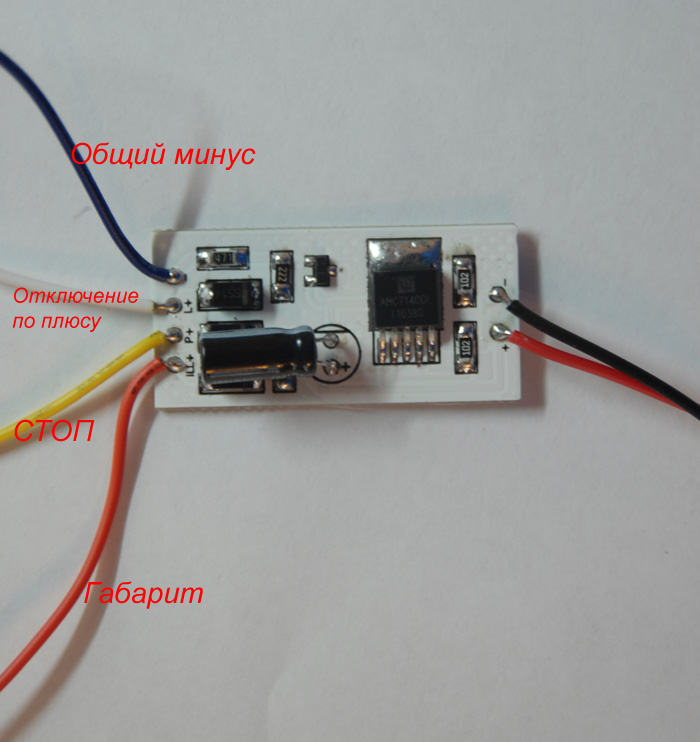

Пример(не полный) Готовый модуль на основе стабилизатора тока на базе AMC7140 (стоп-габарит-выключение по плюсу) 1шт
Назначение входных контактов модуля :
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | - | ОБЩИЙ МИНУС(земля) | | Р+ | ПЛЮС СТОП СИГНАЛА | | ILL+ | ПЛЮС ГАБАРИТНЫХ ОГНЕЙ | | L+ | ВЫКЛЮЧЕНИЕ |
Список режимов работы модуля:
Режим СТОП-ГАБАРИТ:
-Включены габариты, подключенный светодиодный модуль светится в 50% яркости.
-Нажимам на тормоза, подключенный модуль разгорается на 100%
-Отпускаем тормоза, модуль возвращается в режим ГАБАРИТ и светит в 50% яркости.
- значение тока 320ма.
Режим ДХО
При подаче тока на контакт L+ происходит выключение ДХО
Возможно сочетание режимов ДХО и Габарит.
