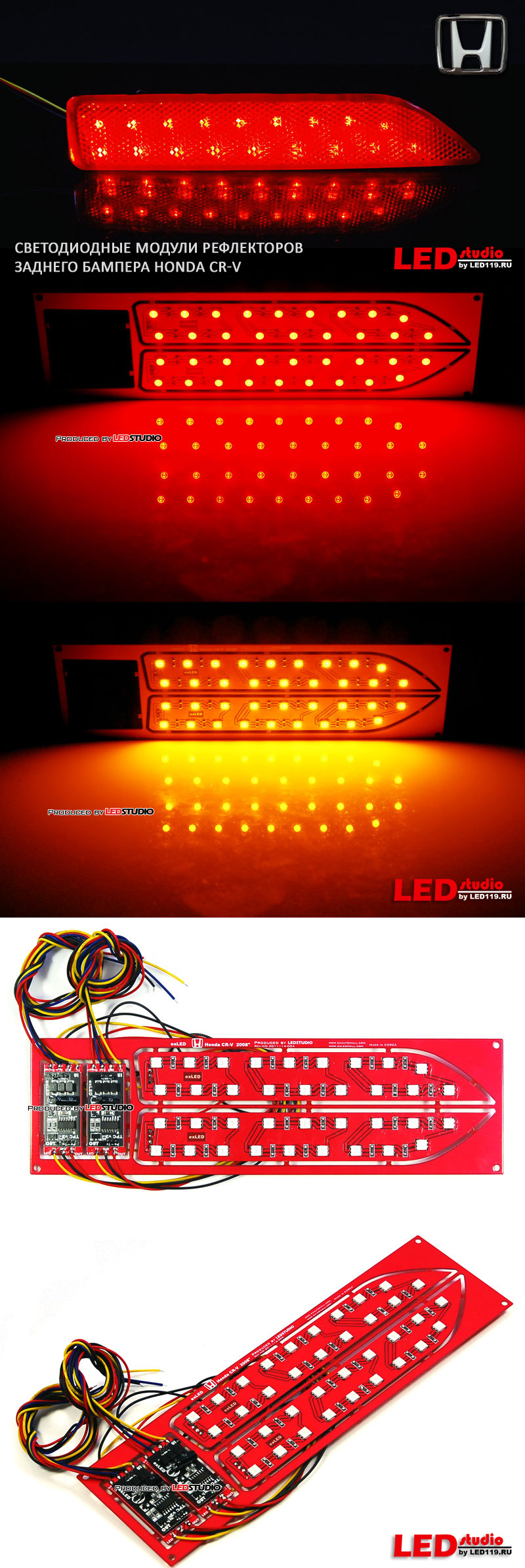

Пример(не полный) Светодиодные модули рефлекторов заднего бампера HONDA CR-V до 2009г КРАСНО-ЖЕЛТЫЕ(габарит-стоп-поворот) (комплект для двух фонарей)
Для сборки модулей используются следующие компоненты:
Указано количество компонентов для одной платы, в комплекте платы для двух фонарей!
также в комплект поставки входят Контроллер TPC ver.2 ГАБАРИТ-ПОВОРОТ (2 шт)
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Светодиод 5450 3-чип КРАСНО-ЖЁЛТЫЙ 6000К (LEDSTUDIO) | 7638-LS | 18 | | резистор SMD, 1/4Вт, 330Ом | 60007 | 6 | | резистор SMD, 1/4Bт, 220Ом | 60004 | 6 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | GND | ОБЩИЙ МИНУС(земля) | | R+ | ПЛЮС СТОП СИГНАЛА/ГБАРИТНЫХ ОГНЕЙ | | Y+ | ПЛЮС ГАБАРИТНЫХ ОГНЕЙ |
ОБРАТИТЕ ВНИМАНИЕ:
- Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
|
