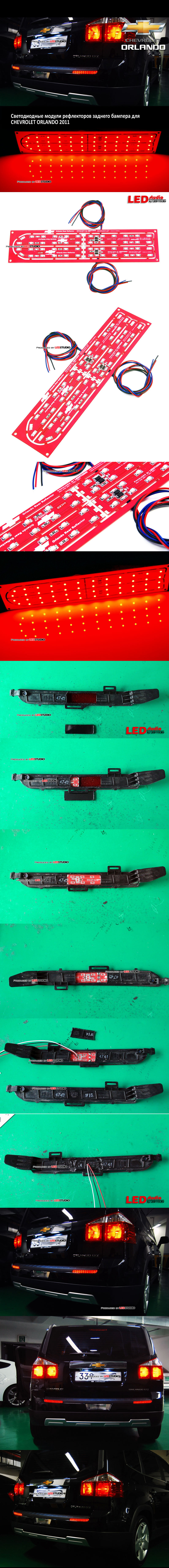

Плафоны Готовые модули задних фонарей CHEVROLET ORLANDO 2011 (набор Л+П) (комплект для двух фонарей)
В комплект входят только платы для создания светодиодных модулей для задних фонарей:
Для сборки модулей используются следующие компоненты:
Указано количество компонентов для одной платы, в комплекте платы для двух фонарей!
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Светодиод 3528 1-чип БЕЛЫЙ 6000К (LEDSTUDIO) | 50115-LS-6K | 48 | | резистор SMD, 1/4Вт, 330Ом | 60007 | 16 | | резистор SMD, 1/4Bт, 120Ом | 60002 | 2 | | Диод SMD SK2x | 61101 | 4 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | GND | ОБЩИЙ МИНУС(земля) | | B+ | ПЛЮС СТОП СИГНАЛА | | ILL+ | ПЛЮС ГАБАРИТНЫХ ОГНЕЙ |
ОБРАТИТЕ ВНИМАНИЕ:
- Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
|
