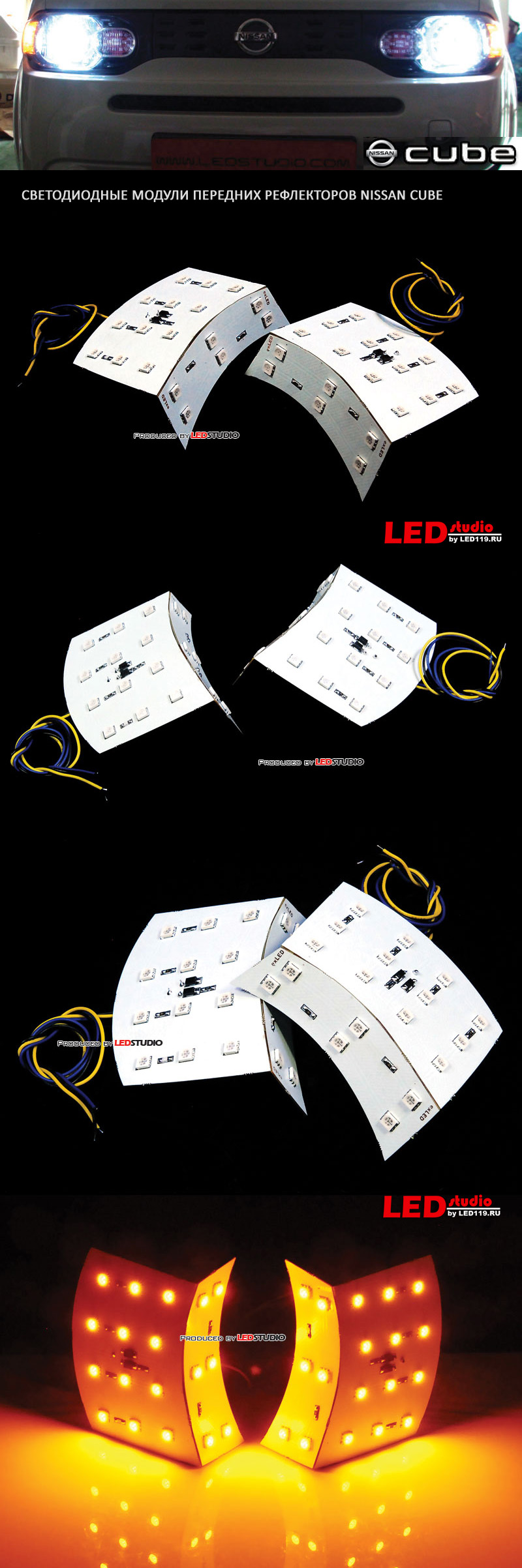

Пример(не полный) Светодиодные модули передних рефлекторов NISSAN CUBE (Л+П) (комплект для двух фонарей)
Для сборки модулей используются следующие компоненты:
Указано количество компонентов для одной платы, в комплекте платы для двух фонарей!
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Светодиод 5450 3-чипа ЖЕЛТЫЙ (LEDSTUDIO) | 50451-LS | 18 | | резистор SMD, 1/4Вт, 180Ом | 60014 | 6 | | резистор SMD, 1/4Bт, 120Ом | 60002 | 1 | | Диод SMD SK2x | 61101 | 2 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | GND | ОБЩИЙ МИНУС(земля) | | T+ | ПЛЮС СИГНАЛА ПОВОРОТА | | P+ | ПЛЮС АВАРИЙНОГО СИГНАЛА |
ОБРАТИТЕ ВНИМАНИЕ:
- Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
|
