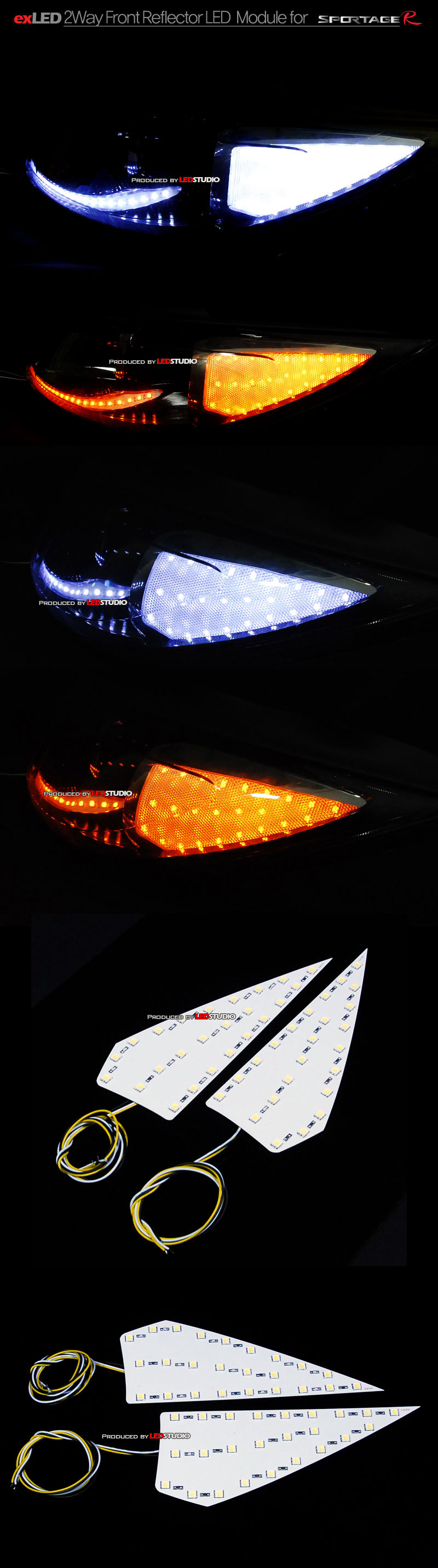

Пример(не полный) Светодиодные модули боковых рефлекторов фар KIA SPORTAGE 2011 (бело-желтые) (комплект для двух фонарей) Данные модули поставляются вместе со стабилизаторами 2way, обеспечивающими как стабилизацию тока, так и отключение белого света (габарита), при включении жёлтого (поворота). После отключения поворота, габарит включается через некоторое время.
Для сборки модулей используются следующие компоненты:
Указано количество компонентов для одной платы, в комплекте платы для двух фонарей!
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Светодиод 5450 3-чипа ЖЁЛТО-БЕЛЫЙ (LEDSTUDIO) | 8308-LS | 24 | | резистор SMD, 1/4Вт, 390Ом | 60008 | 8 | | резистор SMD, 1/4Bт, 220Ом | 60004 | 8 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | GND | ОБЩИЙ МИНУС(земля) | | W+ | ПЛЮС ГАБОРИТНЫХ ОГНЕЙ | | Y+ | ПЛЮС СИГНАЛА ПОВОРОТА |
ОБРАТИТЕ ВНИМАНИЕ:
- Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
|
