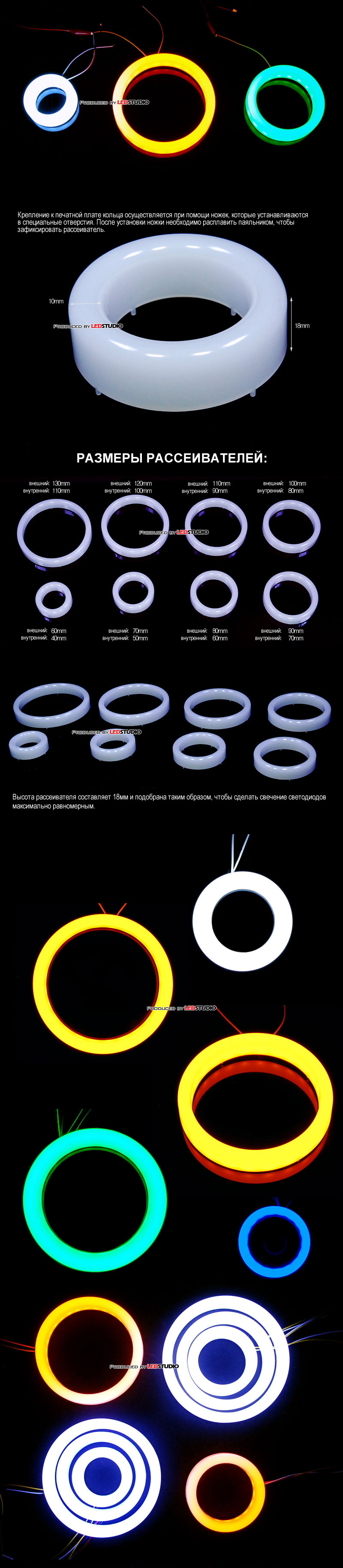

Светодиодные кольца SL-CIRCLE: внутр. d=50мм внеш. d=70мм, БЕЛО-ЖЕЛТЫЕ, с модулем управления, 2 шт Это многофункциональные ангельские глазоки и ДХО. Могут сочетать в себе сигнал поворота и габарит, ДХО и поворот, и различные оттенки цвета при использовании RGB контроллера и соответствующих светодиодов. Размеры и используемые для сборки компоненты | Внутренний диаметр (мм) | 50 | | Внешний диаметр (мм): | 70 | | Толщина (мм) | 1 | | К-во светодиодов 5450 (шт): | 18 | | К-во резисторов 300 Ом | 18 | | Использование без резисторов | нет | ВНИМАНИЕ! По стандарту применяются светодиоды 5450 белые-жёлтые.
Если Вы хотите использовать другие УКАЖИТЕ ЭТО В ЗАКАЗЕ Наименование входных контактов для различных подключений При подключении в режиме ангельских глазок и ДХО Соединить вместе контакты А, B, С и использовать светодиоды 5450 белые | А+ | плюс светодиода | | В+ | плюс светодиода | | С+ | плюс светодиода | | GND | общий минус | Для стабилизации тока модуля рекомендуется использовать Модуль выключения При подключении в режиме Габарит - поворот Соединить вместе контакты А, С и использовать светодиоды 5450 белые-жёлтые | А+ | плюс пововрота | | В+ | плюс габарита | | С+ | плюс поворота | | GND | общий минус | Для стабилизации тока модуля и отключении габарита, при включении поворота рекомендуется использовать модуль 2way При подключении в режиме RGB Использовать светодиоды 5450 RGB | А+ | плюс В контура | | В+ | плюс G контура | | С+ | плюс R контура | | GND | общий минус | Для получения различных оттенков цвета использовать RGB контроллер. Различные материалы по установке и применению колец Использование, как ДХО: Статья
Процесс установки колец: Установка модулей в фары и фонари
|
