Платы задних фонарей SSangYong Kyron (набор)
|
 |
Артикул: 1714-LS
|
|

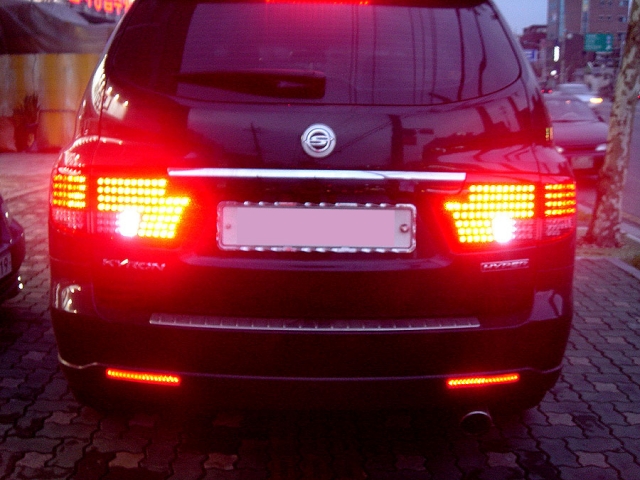

Платы предназначены для сборки светодиодных модулей задних фонарей для SsangYong Kyron.
В комплект входят только печатные платы для сборки светодиодных модулей для ЛЕВОГО и ПРАВОГО фонаря.
Особенности светодиодных модулей собранных на основе данных плат:
Модули, собранные на этих платах работают в режиме стоп-габарит. Для стабилизации тока и удобства подключения мы рекомендуем вам преобрести цифровой стабилизатор тока
Комплект включает в себя платы для:
- габаритных огней и стоп-сигналов, совмещённых с сигналами поворота и заднего хода, для левого и правого фонаря
Для сборки комплекта Вы дополнительно можете преобрести следующие компоненты:
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | HyperFlux КРАСНЫЙ (2 чип) | 50750 | 168 | | HyperFlux ЖЕЛТЫЙ (2 чип) | 50755 | 54 | | HyperFlux БЕЛЫЙ 6000K (2 чип) | 50705 | 24 | | Диод SK2X | 50115-LS-6K | 16 | | Резистор 220 Ом SMD | 60004 | 18 | | резистор SMD, 1/4Вт, 120Ом | 60002 | 42 | | резистор SMD, 1/4Вт, 150Ом | 60003 | 8 | | Отражатель STAR BLOCK хром | 51701 | 222 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | ILL+ | плюс габарита | | T+ | плюс поворота | | R+ | плюс заднего хода | | GND | общий минус |
ОБРАТИТЕ ВНИМАНИЕ:
- Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
- Компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
|
|
|
|
