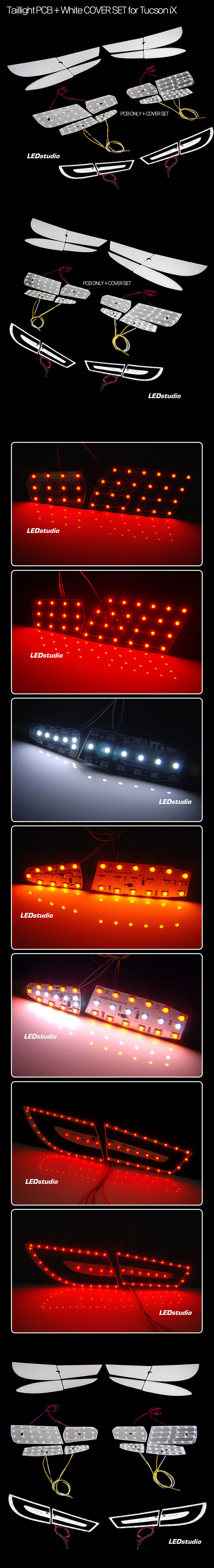

Платы предназначены для сборки светодиодных модулей задних фонарей для HYUNDAI ix35.
В комплект входят только печатные платы для сборки светодиодных модулей для ЛЕВОГО и ПРАВОГО фонаря.
ВНИМАНИЕ!
данные платы разработаны для автомобилей Североамериканского и Южно-Корейского рынков. Задние фонари автомобилей Европейского и Российского рынков могут немного отличаться. Платы могут потребовать небольшой доработки на месте.
Особенности светодиодных модулей собранных на основе данных плат:
Данный комплект включает в себя по 6 плат и рассеивателей на каждую сторону. Все платы имеют два контура: четыре платы работают в режиме СТОП - ГАБАРИТ и устанавливаются попарно одна за другой, две другие (нижние) платы работают в режиме ПОВОРОТ - ЗАДНИЙ ХОД. Для подключения плат рекомендуем купить модуль 2-way, программируемый цифровой ШИМ стабилизатор тока (max 700 mA).
Комплект включает в себя платы и рассеватели для:
- задних повторителей поворотов
- стоп-сигналов
- задних габаритных огней
- фонаря заднего хода
Для сборки комплекта Вы дополнительно можете преобрести следующие компоненты:
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Светодиод 5450 3-чип КРАСНЫЙ | 50450-LS | 72 | | Светодиод 5450 3-чип ЖЕЛТЫЙ | 50451-LS | 42 | | Светодиод 5450 3-чип БЕЛЫЙ 6000К | 50452-LS-6K | 24 | | Светодиод 3528 1-чип КРАСНЫЙ | 50102-LS | 102 | | Резистор SMD, 1/4Вт, 120Ом | 60002 | 8 | | Резистор SMD, 1/4Вт, 150Ом | 60003
| 46
| | Резистор SMD, 1/4Вт, 430Ом | 60009 | 34 |
ВНИМАНИЕ!
компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | GND | общий | | +B | плюс СТОП | | +P | плюс ГАБАРИТА | | +R | плюс ЗАДНИЙ ХОД | | +T | плюс ПОВОРОТ |
|
