Платы задних фонарей HYUNDAI GENESIS COUPE (набор)
|
 |
Артикул: 2831-LS
|
|

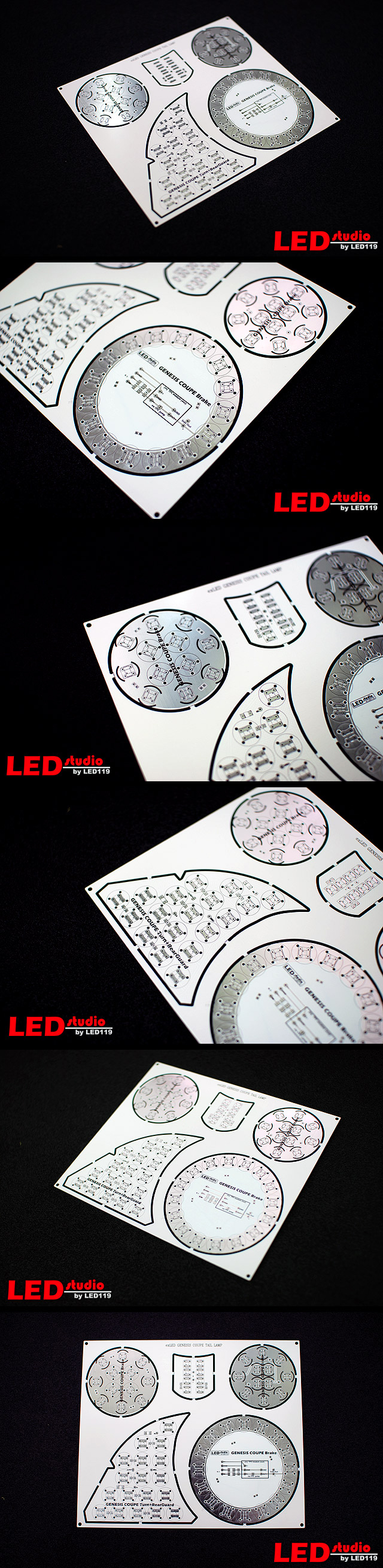

Платы предназначены для сборки светодиодных модулей задних фонарей для HYUNDAY GENESIS COUPE.
В комплект входят только печатные платы для сборки светодиодных модулей для ЛЕВОГО и ПРАВОГО фонаря.
Особенности светодиодных модулей собранных на основе данных плат:
Модули, собранные на этих платах работают в режиме стоп-габарит и в режиме габарит задний ход. Для стабилизации тока и удобства подключения мы рекомендуем вам преобрести цифровой стабилизатор тока и модуль 2WAY
Комплект включает в себя платы для:
- габаритных огней и стоп-сигналов для левого и правого фонаря
- плату поворотника. совмещённую с платой заднего хода
Для сборки комплекта Вы дополнительно можете преобрести следующие компоненты:
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | HyperFlux БЕЛЫЙ 6000K (2 чип) | 50705 | 12 | | HyperFlux КРАСНЫЙ (2 чип) | 50750 | 144 | | HyperFlux ЖЕЛТЫЙ (2 чип) | 50755 | 24 | | Резистор SMD, 1/4Вт, 120Ом | 60002 | 34 | | Диод SMD SK2x | 61101 | 6 | | Отражатель STAR BLOCK хром | 51701 | 76 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | P+ | плюс габарита | | T+ | плюс поворота | | R+ | плюс заднего хода | | GND | общий минус |
ОБРАТИТЕ ВНИМАНИЕ:
- Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
- Компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
|
|
|
|
