Платы задних фонарей Chevrolet Spark 2 (комплект Л+П)
|
 |
Артикул: 7808-LS
|
|

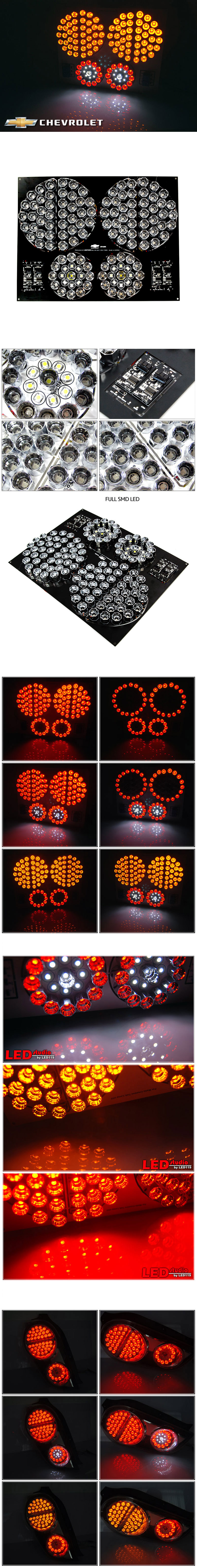

Платы предназначены для сборки светодиодных модулей задних фонарей для CHEVROLET SPARK 2
В комплект входят только печатные платы для сборки светодиодных модулей для ЛЕВОГО и ПРАВОГО фонаря. Размеры круглых плат 85мм.
Особенности светодиодных модулей собранных на основе данных плат:
Для стабилизации тока и удобства подключения мы рекомендуем вам преобрести цифровой стабилизатор тока
Комплект включает в себя платы для:
- габаритных огней
- стоп-сигналов
- сигналов поворота
- фонарей заднего хода
Для сборки комплекта Вы дополнительно можете преобрести следующие компоненты:
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Светодиод 5450 КРАСНЫЙ | 50450-LS | 24 | | Светодиод 5450 3-чип ЖЕЛТЫЙ (LEDSTUDIO) | 50451-LS | 84 | | Светодиод 5450 3-чип БЕЛЫЙ 6000К (LEDSTUDIO) | 50452-LS-6K | 18 | | Диод SK2X | 50115-LS-6K | 6 | | Резистор 220 Ом SMD | 60004 | 28 | | резистор SMD, 1/4Вт, 120Ом | 60002 | 2 | | резистор SMD, 1/4Вт, 390Ом | 60008 | 14 | | резистор SMD, 1/4Вт, 330Ом | 60007 | 28 | | Отражатель 8-ми гранный хром (Q BLOCK 2 F/L small) | 51003 | 110 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | P+ | плюс габарита | | B+ | плюс стоп-сигнала | | T+ | плюс поворота | | R+ | плюс заднего хода | | GND | общий минус |
ОБРАТИТЕ ВНИМАНИЕ:
- Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
- Компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
|
|
|
|
