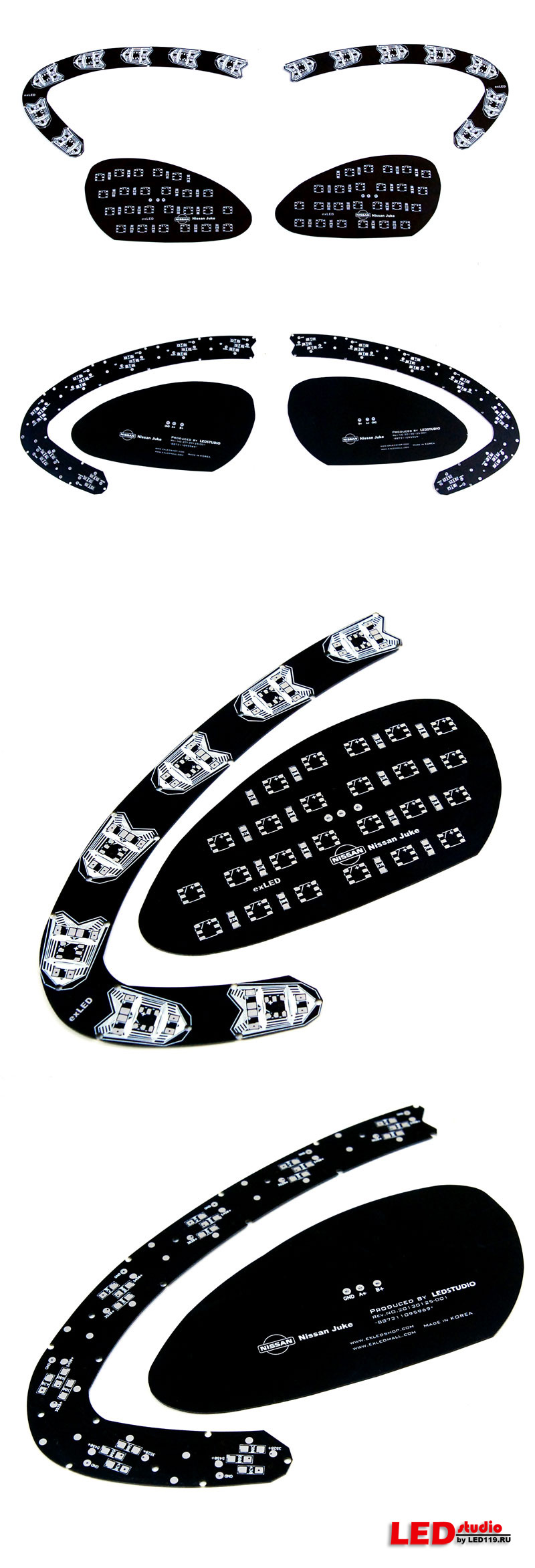

Платы ресничек и поворотников передних фар NISSAN JUKE (Л+П)
|
 |
Артикул: 9607-LS
|
|
Платы предназначены для сборки светодиодных модулей колец и ресничек передних фар для NISSAN JUKE.
В комплект входят только печатные платы для сборки светодиодных модулей для ЛЕВОЙ и ПРАВОЙ фары
Особенности светодиодных модулей собранных на основе данных плат:
Модули, собранные на этих платах работают в режиме габарит - поворот . Такое стало возможным, благодаря применению двухцветных светодиодов и модулей 2WAY.
Работает это следующим образом. При подаче питания на вход габарита модуль светится белым цветом, а при подаче сигнала поворота белый цвет гаснет и включается жёлтый. Пока мигает жёлтый, белый остаётся потухшим. Потом он загорается через несколько секунд.
Комплект включает в себя платы( ЛЕВОГО и ПРАВОГО фонарей) для:
- колец для передних фар
- ресничек передних фар
Для сборки комплекта Вы дополнительно можете преобрести следующие компоненты:
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Светодиод 5450 3-чип БЕЛО-ЖЕЛТЫЙ 2YW 6000K (Ж: 2 чип, Б: 1 чип 6000К) (LEDSTUDIO) | 8308-LS | 48 | | Светодиод 3528 1-чип БЕЛЫЙ 6000К (LEDSTUDIO) | 50115-LS-6K | 42 | | резистор SMD 1206, 1/4Вт, 330 Ом | 60007 | 26 | | резистор SMD 1206, 1/4Вт, 430 Ом | 60009 | 14 | | резистор SMD 1206, 1/4Вт, 750 Ом | 60011 | 14 | | Светодиодный драйвер exModule 2way для двухцветных модулей | 64010 | 2 | | Отражатель SF-BLOCK | 8484-LS | 14 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | A+ и 3528+ | плюс габарита | | B+ и 5450+ | плюс поворот | | GND | общий минус |
ОБРАТИТЕ ВНИМАНИЕ:
- Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
- Компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
|
|
|
|
