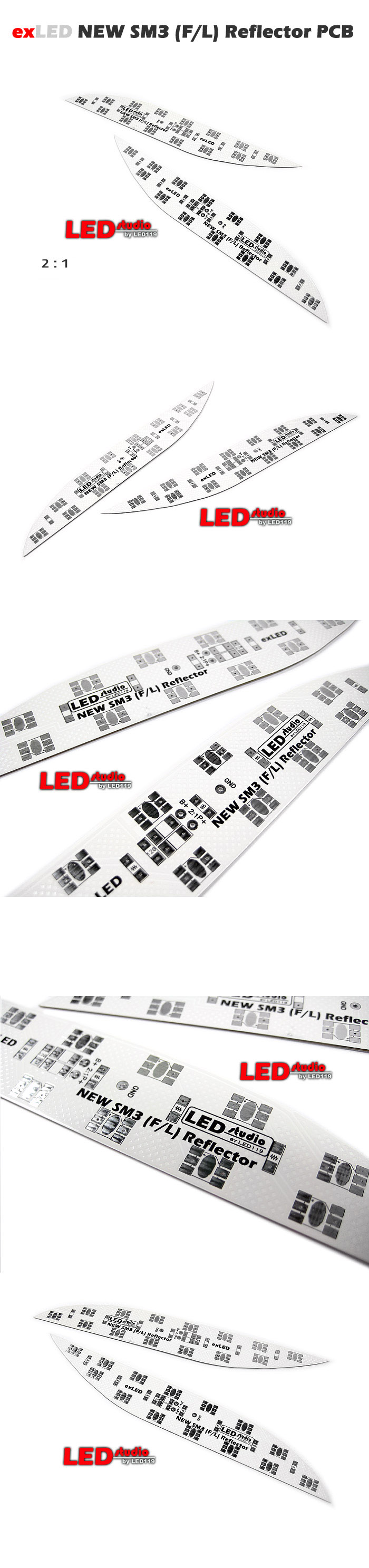

Платы предназначены для сборки светодиодных модулей рефлекторов заднего бампера для RENAULT FLUENCE
В комплект входят только печатные платы для сборки светодиодных модулей.
Особенности светодиодных модулей собранных на основе данных плат: Модуль работает в режиме стоп-габарит
Для стабилизации тока и удобства подключения мы рекомендуем вам преобрести цифровой стабилизатор тока
Комплект включает в себя платы для:
- две платы подсветки дверей
Для сборки комплекта Вы дополнительно можете преобрести следующие компоненты:
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Светодиод 5450 КРАСНЫЙ | 50450-LS | 28 | | резистор SMD 1/4Вт, 1.0KОм | 60020 | 14 | | резистор SMD, 1/4Вт, 120Ом | 60002 | 4 | | Диод SMD SK2x | 61101 | 4 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | Р+ | плюс габарита | | В+ | плюс поворота |
ОБРАТИТЕ ВНИМАНИЕ:
- Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
- Компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
|
