Платы плафонов SSangYong Actyon
|
 |
Артикул: 6271-LS
|
|
Плата предназначена для сборки светодиодных модулей плафоновосвещения салона для SSANG YONG NEW ACTION.
Данная плата совместима с: SSANG YONG NEW ACTION

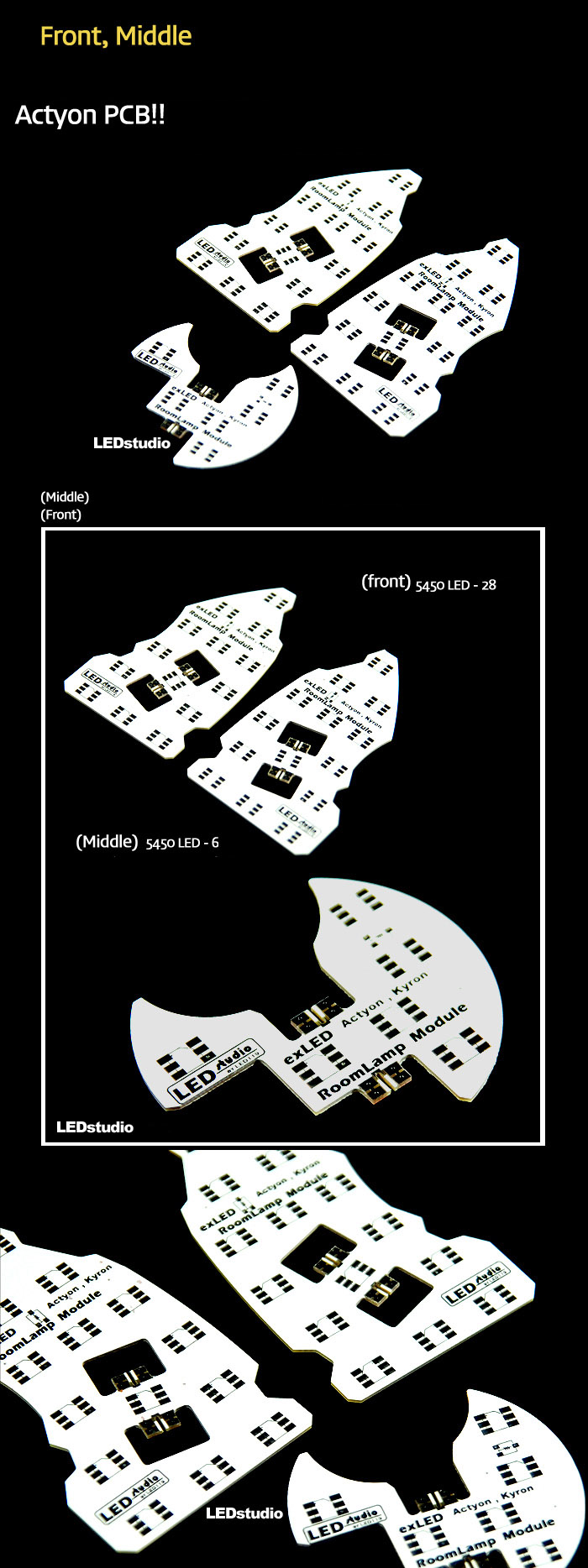

В комплект входят только печатные платы для сборки светодиодных модулей для:
- платы фронтального света
- платы центрального плафона
Для сборки комплекта Вы дополнительно можете преобрести следующие компоненты:
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Светодиод 5450 3-чип БЕЛЫЙ 6000 K | 50452-LS-6K | 40 | | Резистор SMD, 1/4Вт, 4,3 КОм | 60035 | 2 | | Резистор SMD, 1/4Вт, 10 КОм | 60045 | 2
| Резистор подстроечный 0.1Вт, 1 КОм или аналог
| 60401 | 4
| | Стабилизатор тока AMC7140D | 63010
| 4
| | SMD ВЫПРЯМИТЕЛЬНЫЙ МОСТ 1A | 61102 | 4
| Пружинный конический цоколь
| 05215
| 4
|
ВНИМАНИЕ!
компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | + | плюс входа питания | | - | минус входа питания |
|
|
|
|
