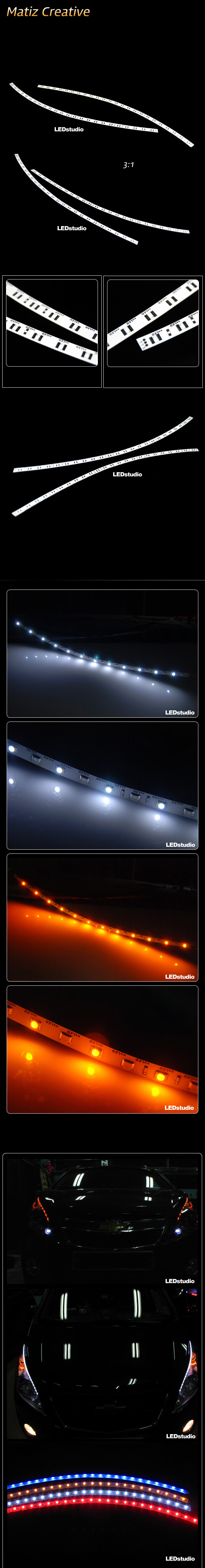

Платы предназначены для сборки светодиодных модулей передних фар для CHEVROLET SPARK 2
В комплект входят только печатные платы для сборки светодиодных модулей для ЛЕВОЙ и ПРАВОЙ фары.
Особенности светодиодных модулей собранных на основе данных плат: Платы работают в режиме габарит-поворот
Для стабилизации тока и удобства подключения мы рекомендуем вам преобрести 2WAY
Комплект включает в себя плату для:
- габаритных огней
- сигналов поворота
Для сборки комплекта Вы дополнительно можете преобрести следующие компоненты:
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Светодиод 5450 3-чип ЖЕЛТЫЙ (LEDSTUDIO) | 50451-LS | 24 | | Светодиод 5450 3-чип БЕЛЫЙ 6000К (LEDSTUDIO) | 50452-LS-6K | 24 | | резистор SMD, 1/4Вт, 390Ом | 60008 | 16 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | А+ | плюс габарита | | B+ | плюс поворота | | GND | общий минус |
ОБРАТИТЕ ВНИМАНИЕ:
- Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
- Компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
|
