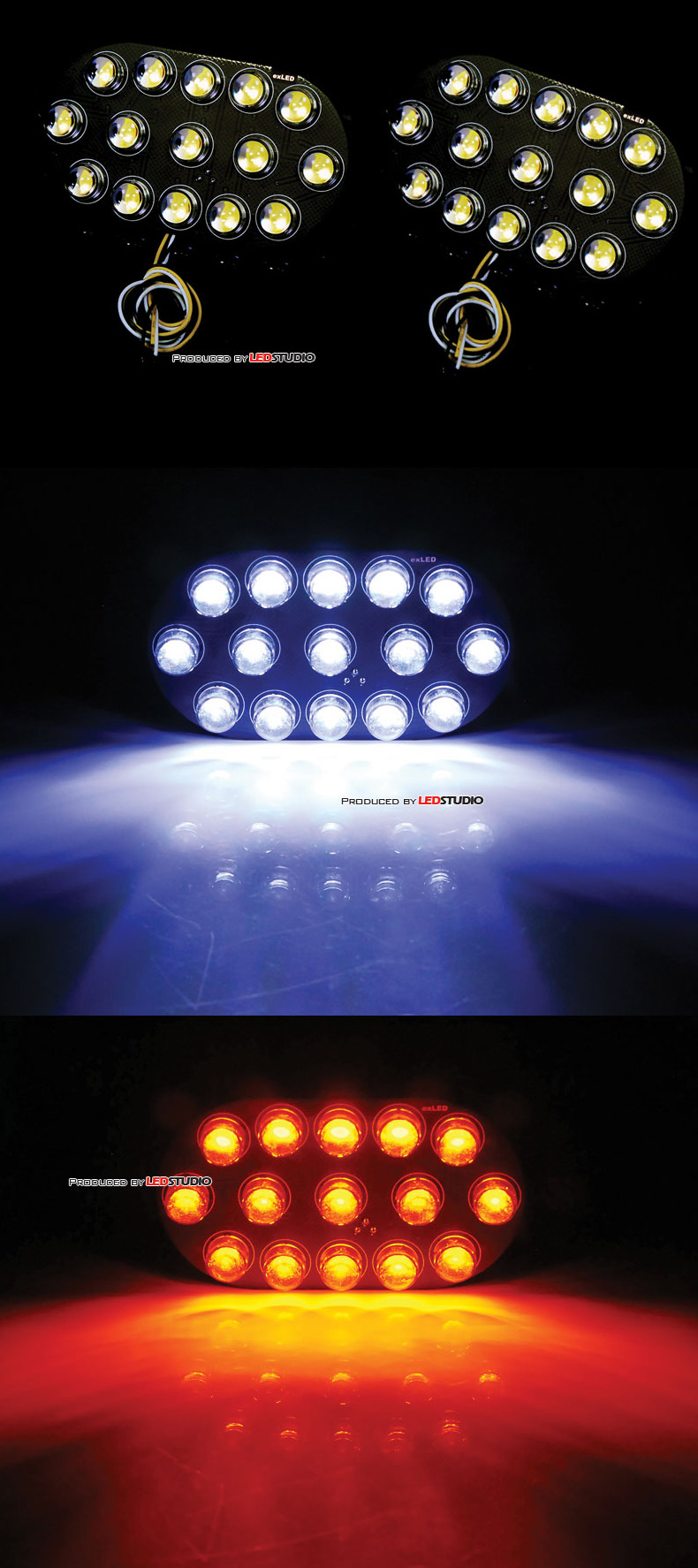

Пример(не полный) Платы передних поворотников NISSAN CUBE двухцветные Габарит-Поворот (Black Edition) (Л+П) (комплект для двух фонарей)
В комплект входят только платы для создания светодиодных модулей для задних фонарей:
Для сборки модулей ВАМ ПОНАДОБЯТСЯ следующие компоненты:
Указано количество компонентов для одной платы, в комплекте платы для двух фонарей!
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Светодиод 3528 1-чип БЕЛЫЙ-ЖЕЛТЫЙ (LEDSTUDIO) | 8308-LS | 15 | | резистор SMD, 1/4Вт, 330Ом | 60007 | 15 | | резистор SMD, 1/4Bт, 220Ом | 60004 | 5 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | GND | ОБЩИЙ МИНУС(земля) | | T+ | ПЛЮС СТОП СИГНАЛА | | P+ | ПЛЮС ГАБАРИТНЫХ ОГНЕЙ |
ОБРАТИТЕ ВНИМАНИЕ:
- Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
- Компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
|
