Плафоны Платы катафотов заднего бампера + рассеиватели KIA RIO 2011 хэтчбэк (красно-желтые: габ-стоп-пов) (комплект для двух фонарей)
В комплект входят только платы для создания светодиодных модулей для задних фонарей:
Для сборки модулей ВАМ ПОНАДОБЯТСЯ следующие компоненты:
Указано количество компонентов для одной платы, в комплекте платы для двух фонарей!
ДЛЯ УВЕЛЕЧЕНИЯ СРОКА СЛУЖБЫ, КАЧЕСТВА ОСВЕШЕНИЯ РЕКОМЕНДУЕМ ПРЕОБРЕСТИ Контроллер TPC ver.2 ГАБАРИТ-ПОВОРОТ (2 шт)
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Светодиод 3528 1-чип КРАСНЫЙ (LEDSTUDIO) | 50102-LS | 84 | | Светодиод 5450 3-чпа КРАСНО-ЖЁЛТЫЙ (LEDSTUDIO) | 7638-LS | 60 | | резистор SMD, 1/4Вт, 330Ом | 60007 | 48 | | резистор SMD, 1/4Bт, 220Ом | 60004 | 20 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | GND | ОБЩИЙ МИНУС(земля) | | R+ | ПЛЮС СТОП СИГНАЛА | | 3528+ | ПЛЮС ГАБАРИТНЫХ ОГНЕЙ | | Y+ | СИГНАЛ ПОВОРОТА |
ОБРАТИТЕ ВНИМАНИЕ:

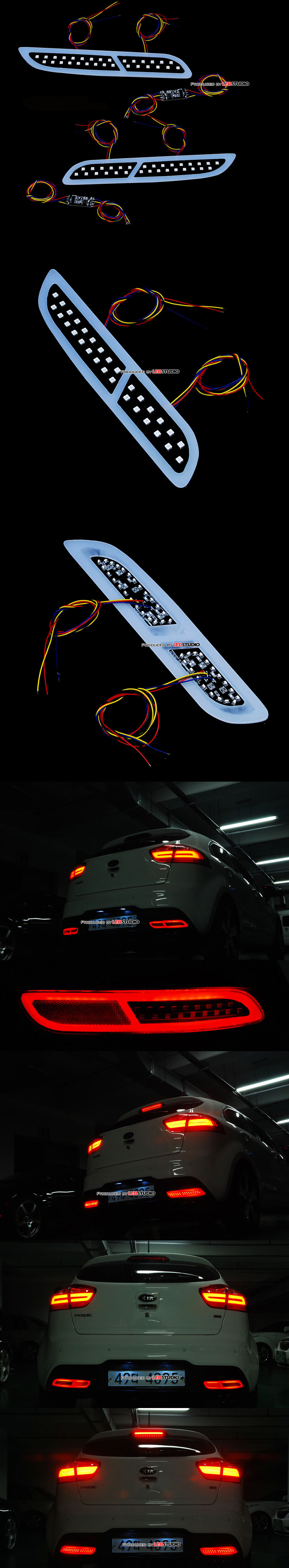

- Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
- Компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
|
