Платы катафотов заднего бампера JUKE 2010
|
 |
Артикул: 9588-LS
|
|
Платы предназначены для сборки светодиодных модулей котофотов заднего бампера для NISSAN JUKE.
В комплект входят только печатные платы для сборки светодиодных модулей для ЛЕВОЙ и ПРАВОЙ стороны
Особенности светодиодных модулей собранных на основе данных плат:
Модули, собранные на этих платах работают в режиме стоп -габарит.
Комплект включает в себя платы( ЛЕВОЙ и ПРАВОЙ стороны) для:
- габаритов и стоп сигналов
Для сборки комплекта Вы дополнительно можете преобрести следующие компоненты:
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Светодиод 5450 3-чип КРАСНЫЙ (LEDSTUDIO) | 50450-LS | 36 | | резистор SMD 1206, 1/4Вт, 430 Ом | 60009 | 12 | | Резистор SMD, 1/4Вт, 120Ом | 60002 | 2 | | Диод SMD SK2x | 61101 | 4 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | ILL+ | плюс габарита | | GND | общий минус | | Brk+ | Стоп-сигнал |
ОБРАТИТЕ ВНИМАНИЕ:

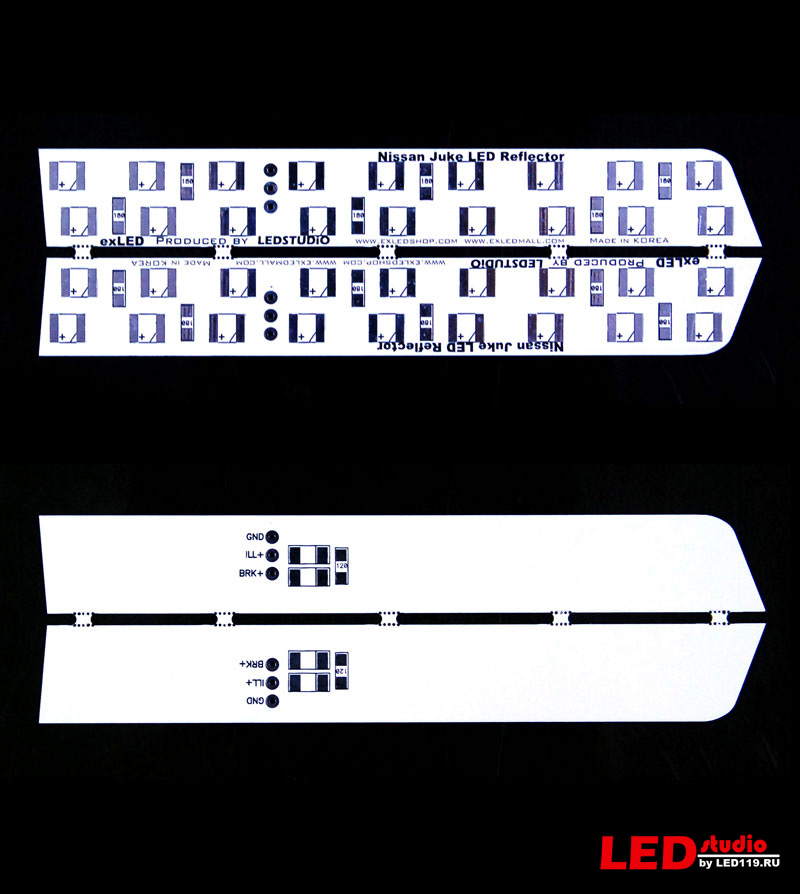

- Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
- Компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
|
|
|
|
