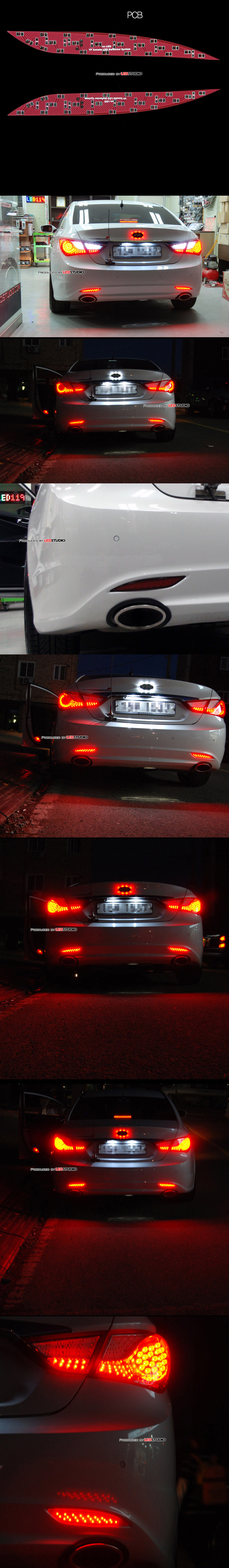

Платы катафотов (рефлекторов) заднего бампера HYUNDAI SONATA YF (2 шт)
|
 |
Артикул: 7173-LS
|
|
Платы предназначены для сборки светодиодных модулей задних фонарей для HYUNDAI SONATA YF.
В комплект входят только печатные платы для сборки светодиодных модулей для ЛЕВОГО и ПРАВОГО фонаря.
Особенности светодиодных модулей собранных на основе данных плат:
Данная плата работает в режиме стоп-габарит. Для удобства подключения и стабилизации выходного тока вы можете преобрести модуль Стабилизатор тока (на базе AMC7140D с разьемом и корпусом) и подключить его выходы ко входам питания стоп сигнала, сигнал габарита сформирует сам модуль.
Комплект включает в себя платы для:
- платы для установки в задний бампер
Для сборки комплекта Вы дополнительно можете преобрести следующие компоненты:
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Светодиод 3528 КРАСНЫЙ | 50102-LS | 48 | | Резистор 120 Ом | 60002 | 2 | | Резистор 1к | 60020 | 16 | | Диод SMD SK2x | 61101 | 4 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | В+ | плюс стоп-сигнала | | Р+ | плюс габарита | | GND | общий минус |
ОБРАТИТЕ ВНИМАНИЕ:
- Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
- Компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
|
|
|
|
