Платы для задних фонарей HYUNDAI SONATA YF (комплект Л+П) только ПОВОРОТ-ЗАДНИЙ ХОД ver2
|
 |
Артикул: 6456-LS
|
|

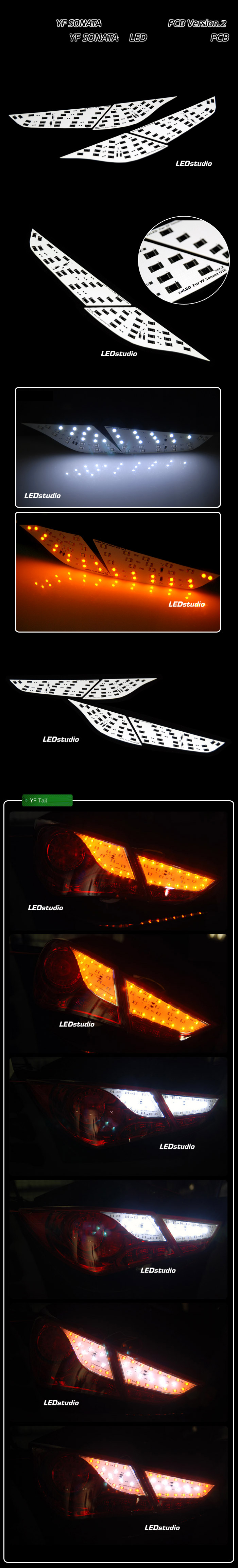

Платы предназначены для сборки светодиодных модулей задних фонарей для HYUNDAI SONATA YF.
В комплект входят только печатные платы для сборки светодиодных модулей для ЛЕВОГО и ПРАВОГО фонаря.
Особенности светодиодных модулей собранных на основе данных плат:
Данная плата работает в режиме задний ход-поворот. Для удобства подключения и стабилизации выходного тока вы можете преобрести модуль 2WAY
Комплект включает в себя платы для:
- платы повторителей поворотов, совмещённые со стоп-сигналом
Для сборки комплекта Вы дополнительно можете преобрести следующие компоненты:
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Светодиод 5450 БЕЛЫЙ | 50452-LS-6K | 42 | | Светодиод 5450 ЖЁЛТЫЙ | 50451-LS | 44 | | Резистор 1к | 60020 | 15 | | Диод SMD SK2x | 61101 | 4 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | Т+ | плюс поворота | | R+ | плюс заднего хода | | GND | общий минус |
ОБРАТИТЕ ВНИМАНИЕ:
- Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
- Компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
|
|
|
|
