Платы для задних фонарей Daewoo Nexia 2010 рестайл (Л+П) :: Профессиональный светодиодный тюнинг. Студия LightDNS

Артикул: 8073-LS

3100 руб.

Есть в наличии

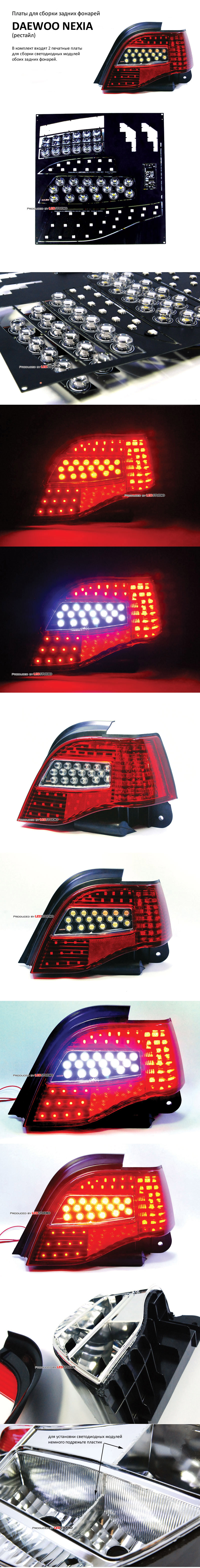

Платы предназначены для сборки светодиодных модулей задних фонарей для DEAWOO NEXIA
В комплект входят только печатные платы для сборки светодиодных модулей для ЛЕВОГО и ПРАВОГО фонаря.

Особенности светодиодных модулей собранных на основе данных плат:
Модули, собранные на этих платах работают в режиме стоп-габарит. Для стабилизации тока и удобства подключения мы рекомендуем вам преобрести цифровой стабилизатор тока

Комплект включает в себя платы для:

габаритных огней и стоп-сигналов для левого и правого фонаря
сигналов поворота и заднего хода
стабилизаторов TPC version 3( 2way без стабилизации)

Для сборки комплекта Вы дополнительно можете преобрести следующие компоненты:

НАИМЕНОВАНИЕ	АРТИКУЛ	К-ВО
Светодиод 5450 3-чип БЕЛО-ЖЕЛТЫЙ 2YW (LEDSTUDIO)	50451-LS-2YW	36
Светодиод 5450 3-чип КРАСНЫЙ (LEDSTUDIO)	50450-LS	108
резистор SMD 1/4Вт, 180 Ом	60014	36
Диод SK2X	50115-LS-6K	16
Резистор 220 Ом SMD	60004	12
резистор SMD, 1/4Вт, 120Ом	60002	8
резистор SMD, 1/4Вт, 300Ом	60006	12
Линза LS LENS 4 для 5450 прозрачная	8016-LS	72

Назначение контактов платы:

НАИМЕНОВАНИЕ КОНТАКТА	НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ
Р+	плюс габарита
В+	стоп сигнала
Y/W+	плюс поворота/заднего хода
GND	общий минус

ОБРАТИТЕ ВНИМАНИЕ:

Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
Компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
