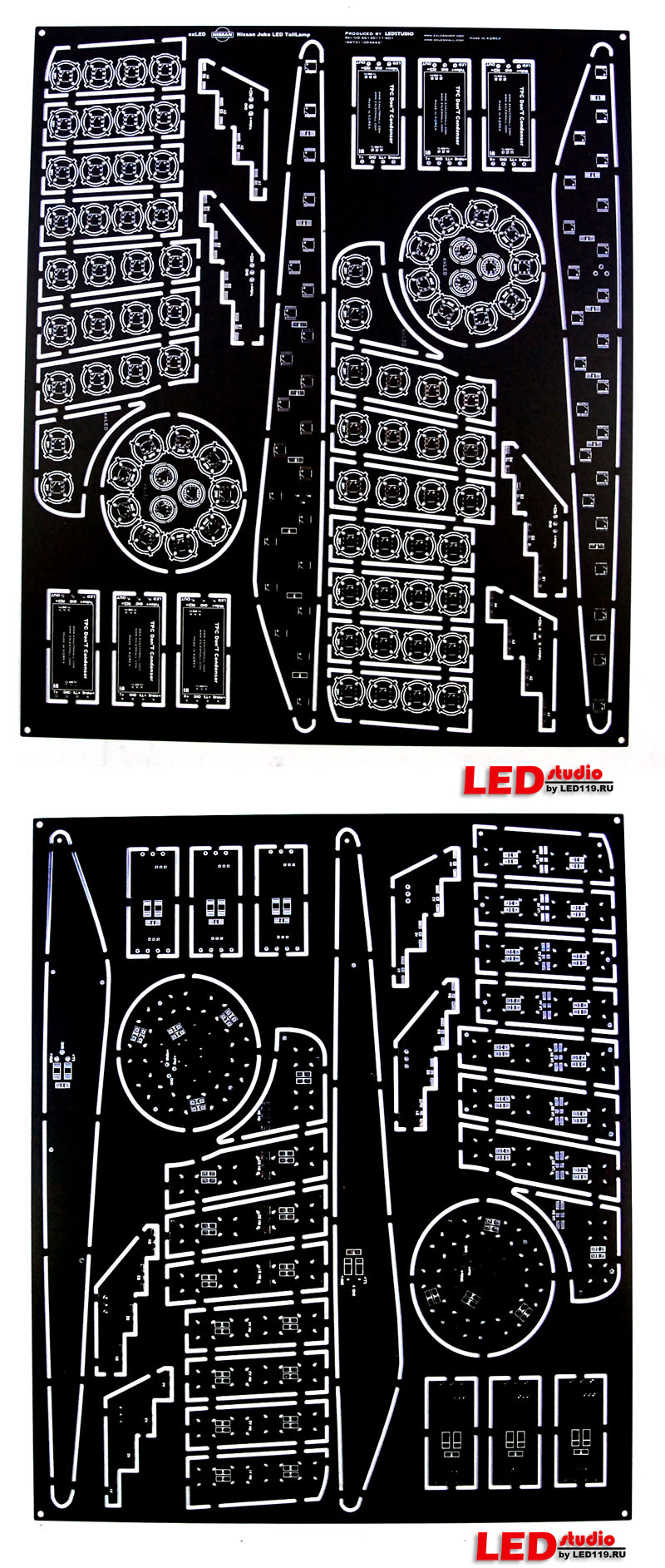

Платы для светодиодных модулей задних фонарей JUKE (2010) комплект (Л+П)
|
 |
Артикул: 9576-LS
|
|
Платы предназначены для сборки светодиодных модулей задних фонарей для NISSAN JUKE.
В комплект входят только печатные платы для сборки светодиодных модулей для ЛЕВОГО и ПРАВОГО фонаря.
Особенности светодиодных модулей собранных на основе данных плат:
Модули, собранные на этих платах работают в режиме стоп -габарит - задний ход и в режиме габарит - поворот . Такое стало возможным, благодаря применению двухцветных светодиодов и модулей TPC.
Работает это следующим образом. При подаче питания на вход габарита модуль светится тускло красным цветом, при подаче питания на вход "стопа" модуль светится краснам цветом ярко, а при подаче сигнала поворота красный цвет гаснет и включается жёлтый. Пока мигает жёлтый, красный остаётся потухшим. Потом он загорается через несколько секунд.
Комплект включает в себя платы( ЛЕВОГО и ПРАВОГО фонарей) для:
- габаритных огней и поворотов, совмещённые в одних модулях
- стоп сигналов, совмещённую с платой заднего хода
- габаритов и стоп сигналов
Для сборки комплекта Вы дополнительно можете преобрести следующие компоненты:
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Светодиод 5450 3-чип КРАСНО-ЖЕЛТЫЙ 2RY (LEDSTUDIO) | 7638-LS | 60 | | Светодиод 5450 3-чип КРАСНО-БЕЛЫЙ 2RW (LEDSTUDIO) | 7542-LS | 24 | | Светодиод 5450 3-чип КРАСНЫЙ (LEDSTUDIO) | 50450-LS | 46 | | резистор SMD 1206, 1/4Вт, 430 Ом | 60009 | 16 | | резистор SMD 1206, 1/4Вт, 270 Ом | 60005 | 36 | | резистор SMD 1206, 1/4Вт, 220 Ом | 60004 | 36 | | Резистор SMD, 1/4Вт, 120Ом | 60002 | 8 | | Диод SMD SK2x | 61101 | 16 | | Контроллер TPC ver.2 ГАБАРИТ-ПОВОРОТ (2 шт) | 4405-LS | 3 | | Отражатель S-BLOCK H-13 хромированный | 9021-LS | 84 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | ILL+ | плюс габарита | | T+ | плюс поворота | | R+ | плюс заднего хода | | GND | общий минус | | B+ | Стоп-сигнал |
ОБРАТИТЕ ВНИМАНИЕ:
- Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
- Компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
|
|
|
|
