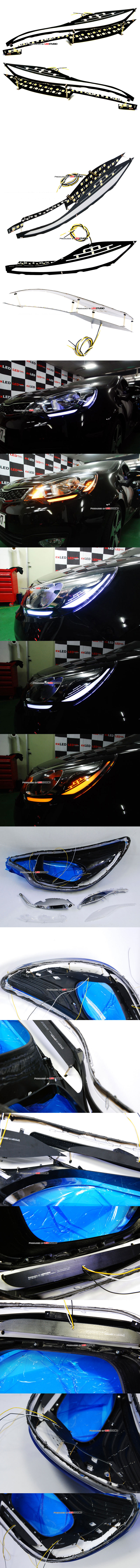

Пример(не полный) Платы боковых рефлекторов фар KIA RIO седан 2011 (бело-желтые) (комплект для обеих фар) ВНИМАНИЕ!
Данные платы предназначены для автомобилей корейского и американского рынков. Фары на автомобилях произведенных для РФ могут отличаться. Перед совершением заказа обязательно проверьте фотографии товара. В комплект входят только платы для создания светодиодных модулей для передних фар.
Для сборки модулей ВАМ ПОНАДОБЯТСЯ* следующие компоненты:
* Указано количество компонентов для одной платы, в комплекте платы для двух фонарей!
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Светодиод 3528 1-чип БЕЛЫЙ 6000К (LEDSTUDIO) | 50115-LS-6K | 6 | | Светодиод 5454 3-чипа ЖЁЛЛТО-БЕЛЫЙ (LEDSTUDIO) | 8308-LS | 36 | | резистор SMD, 1/4Вт, 330Ом | 60007 | 16 | | резистор SMD, 1/4Bт, 220Ом | 60004 | 12 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | GND | ОБЩИЙ МИНУС(земля) | | B+ | ПЛЮС СИГНАЛА ПОВОРОТА | | А+ | ПЛЮС ГАБАРИТНЫХ ОГНЕЙ |
ОБРАТИТЕ ВНИМАНИЕ:
- Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
- Компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
|
