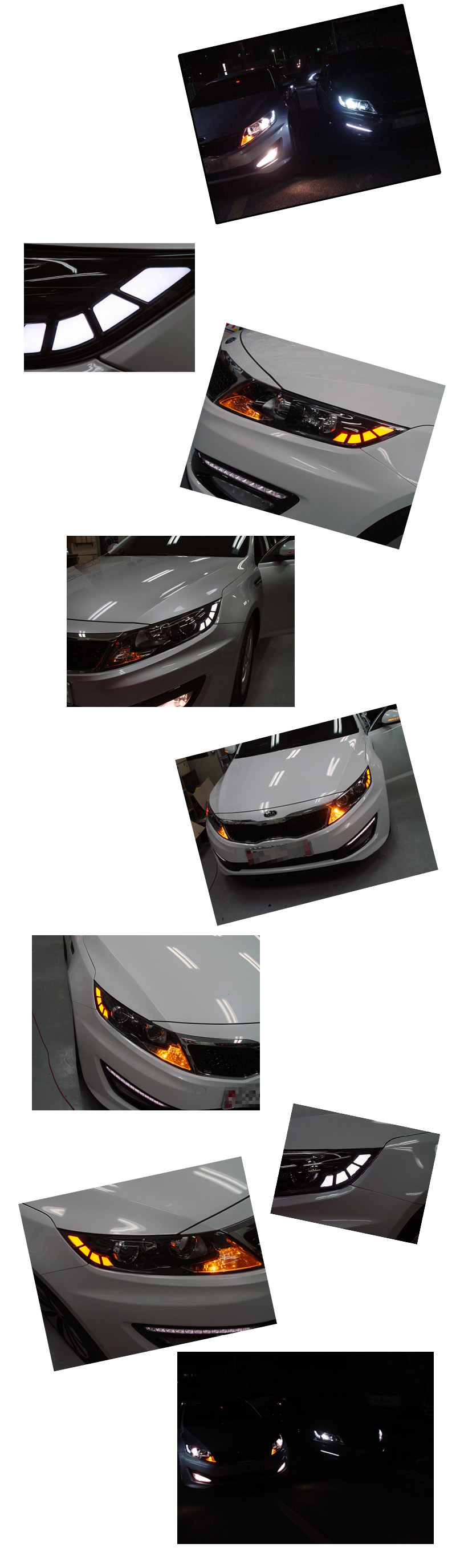

Пример(не полный) Платы боковых рефлекторов фар KIA OPTIMA 2012 (2шт) (комплект для двух фар)
В комплект входят только платы для создания светодиодных модулей для фар:
Для сборки модулей ВАМ ПОНАДОБЯТСЯ следующие компоненты:
Указано количество компонентов для одной платы.
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Светодиод 5450 3-чип БЕЛЫЙ 6000К (LEDSTUDIO) | 50452-LS-6K | 78 | | резистор SMD, 1/4Bт, 120Ом | 60002 | 13 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | GND | ОБЩИЙ МИНУС(земля) | | B+ | ПЛЮС СИГНАЛА ПОВОРОТА | | ILL+ | ПЛЮС ГАБАРИТНЫХ ОГНЕЙ |
ОБРАТИТЕ ВНИМАНИЕ:
- Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
- Компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
|
