Плата задних фонарей Chevrolet Cruze (1 сторона)
|
 |
Артикул: 3695-LS
|
|
Платы предназначены для сборки светодиодных модулей задних фонарей для CHEVROLET CRUSE
В комплект входят только печатные платы для сборки светодиодных модулей для одного из задних фонарей. Размеры круглых плат 90 и 95мм
Особенности светодиодных модулей собранных на основе данных плат:
Модули, собранные на этих платах работают в режиме стоп-габарит. Для стабилизации тока и удобства подключения мы рекомендуем вам преобрести цифровой стабилизатор тока
Комплект включает в себя платы для:
- габаритных огней и стоп-сигналов для левого и правого фонаря
- сигналов поворота и заднего хода
Для сборки комплекта Вы дополнительно можете преобрести следующие компоненты:
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Светодиод 3528 1-чип БЕЛЫЙ 6000К (LEDSTUDIO) | 50115-LS-6K | 15 | | HyperFlux КРАСНЫЙ (2 чип) | 50750 | 57 | | HyperFlux ЖЕЛТЫЙ (2 чип) | 50755 | 18 | | Диод SK2X | 50115-LS-6K | 8 | | Резистор 220 Ом SMD | 60004 | 19 | | резистор SMD, 1/4Вт, 120Ом | 60002 | 12 | | резистор SMD 1/4Вт, 1.0KОм | 60020 | 5 | | Отражатель STAR BLOCK хром | 51701 | 64 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | Р+ | плюс габарита | | В+ | стоп сигнала | | T/R+ | плюс поворота/заднего хода | | GND | общий минус |
ОБРАТИТЕ ВНИМАНИЕ:

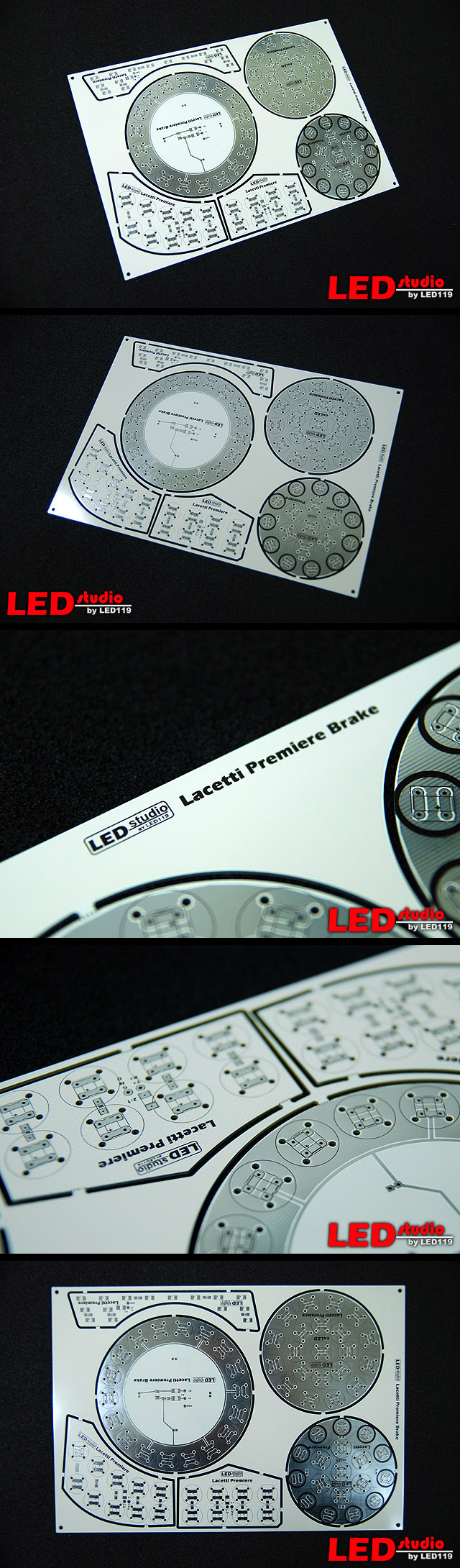

- Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
- Компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
|
|
|
|
