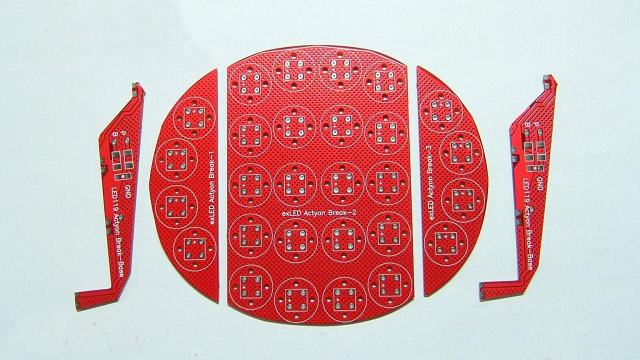

Платы предназначены для сборки светодиодного модуля заднего поворотника для SsangYong Action. В комплект входит только печатная плата для сборки одного модуля.
Особенности светодиодных модулей собранных на основе данных плат: Для стабилизации тока и удобства подключения мы рекомендуем вам преобрести цифровой стабилизатор тока
Комплект включает в себя платы для:
модулей сигналов поворота
Для сборки комплекта Вы дополнительно можете преобрести следующие компоненты:
НАИМЕНОВАНИЕ
АРТИКУЛ
К-ВО
HyperFlux КРАСНЫЙ (2 чип)
50750
24
Диод SK2X
50115-LS-6K
2
Резистор 220 Ом SMD
60004
6
Отражатель STAR BLOCK хром
51701
24
Назначение контактов платы:
НАИМЕНОВАНИЕ КОНТАКТА
НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ
ILL+
плюс габарита
T+
плюс поворота
GND
общий минус
ОБРАТИТЕ ВНИМАНИЕ:
Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
Компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
