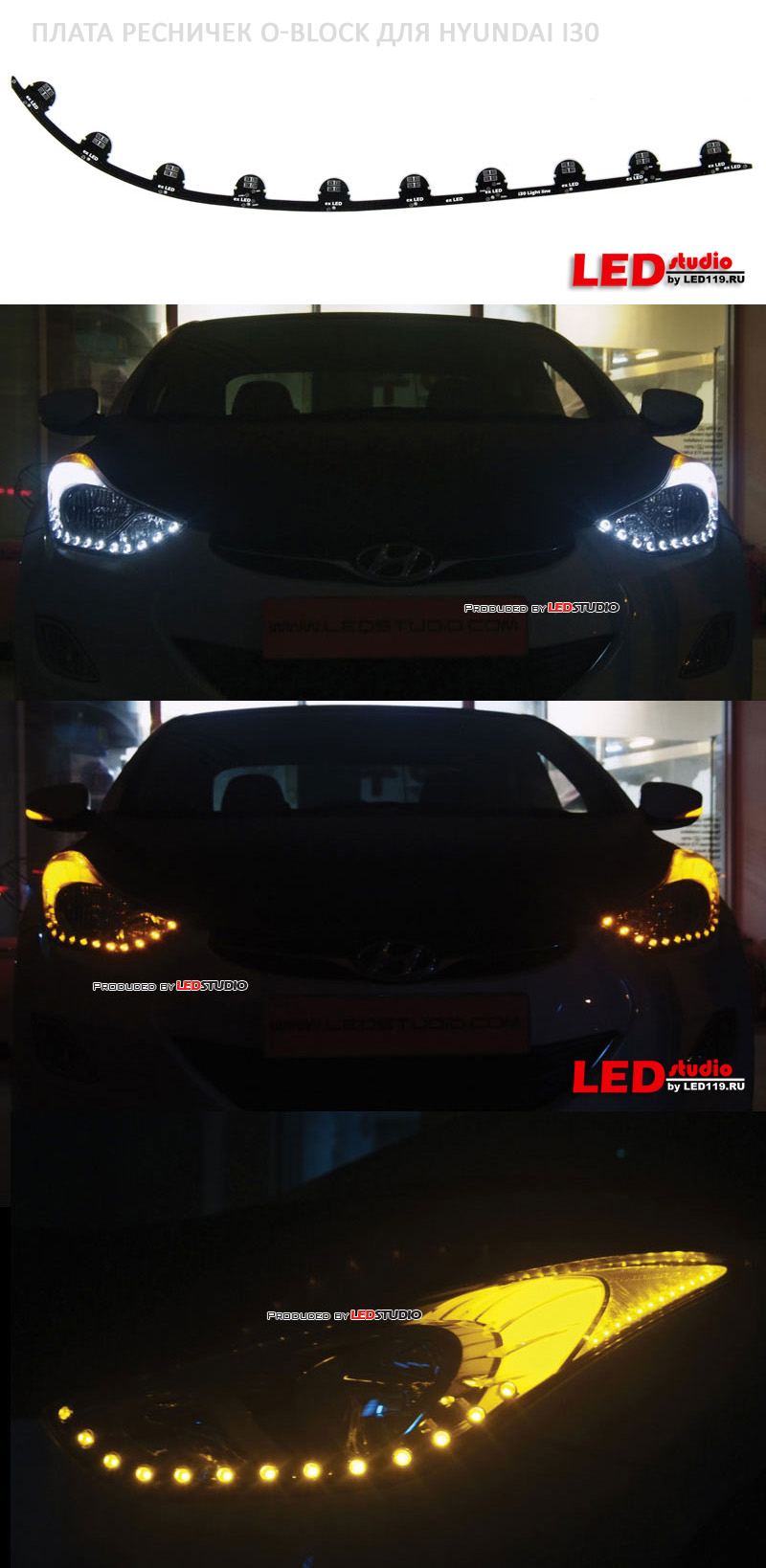

Плата ресничек O-BLOCK для HYUNDAI i30 (2 шт)
|
 |
Артикул: 7839-LS-05
|
|
Платы предназначены для сборки светодиодных модулей задних фонарей для HUYNDAI I30.
В комплект входят только печатные платы для сборки светодиодных модулей для ЛЕВОГО и ПРАВОГО фонаря.
Особенности светодиодных модулей собранных на основе данных плат:
Плата имеет два котрура и работает в режиме ГАБАРИТ - ПОВОРОТ. Дляподключения плат рекомендуем купить модуль 2-way с ней.
Комплект включает в себя платы для:
- передних повторителей поворотов и габаритных огней
Для сборки комплекта Вы дополнительно можете преобрести следующие компоненты:
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Отражатель O-BLOCK D-19 | 52530 | 20 | | Светодиод 5450 3-чип ЖЕЛТЫЙ | 50451-LS | 20 | | Светодиод 3528 1-чип БЕЛЫЙ 6000К | 50115-LS-6K
| 60 | | Резистор SMD, 1/4Вт, 300Ом | 60006 | 40 |
ВНИМАНИЕ!
компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | GND | ОБЩИЙ | | +3528 | плюс ГАБАРИТ | | +5450 | плюс ПОВОРОТ |
|
|
|
|
