Плата плафона Chevrolet Spark 2, Chevrolet Aveo
|
 |
Артикул: 6230-LS
|
|
Плата предназначена для сборки светодиодных модулей плафонов освещения салона для CHEVROLET SPARK 2.
Данная плата совместима с: CHEVROLET AVEO

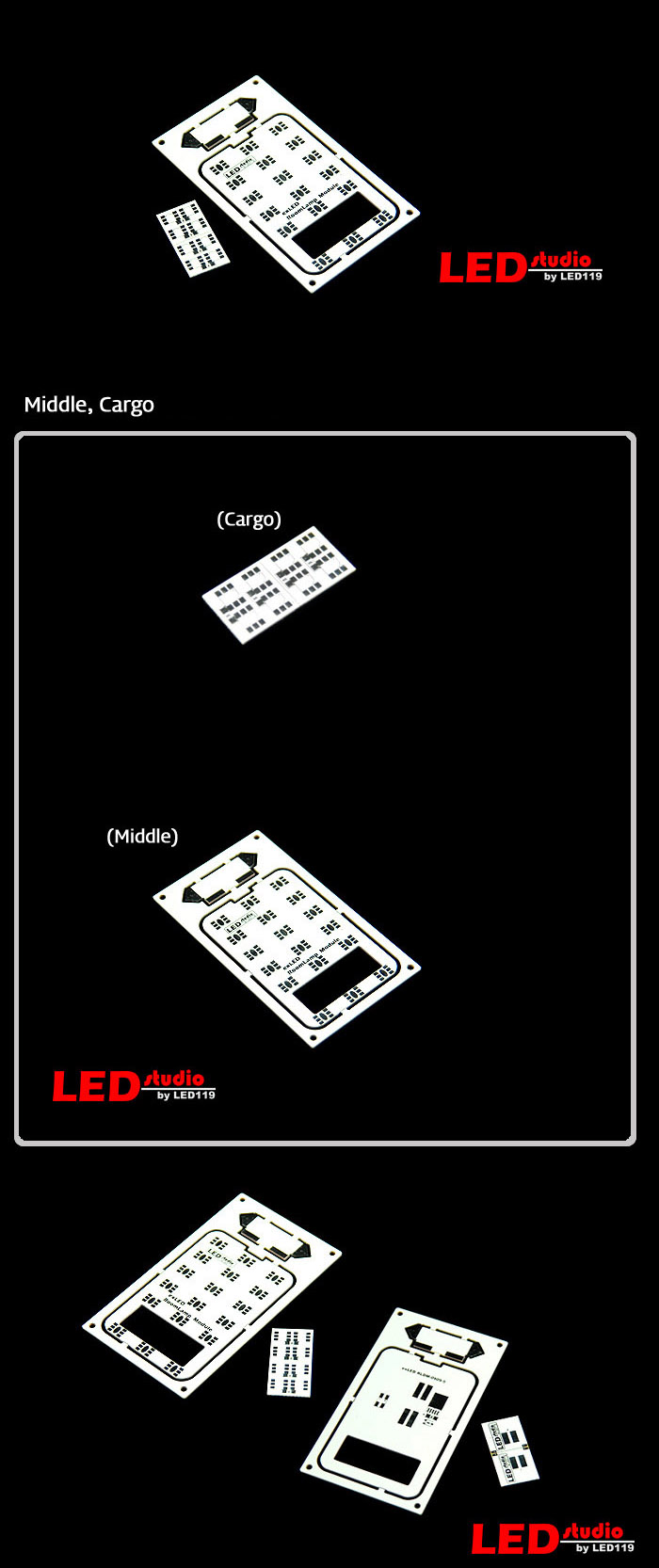

В комплект входят только печатные платы для сборки светодиодных модулей для:
- платы фронтального света
- платы багажного плафона
Для сборки комплекта Вы дополнительно можете преобрести следующие компоненты:
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Светодиод 5450 3-чип БЕЛЫЙ 6000 K | 50452-LS-6K | 26 | | резистор SMD 1/4Вт, 3.0KОм | 60030 | 1 | | Резистор подстроечный 0.1Вт, 1 КОм | 60401 | 1 | | Стабилизатор тока AMC7140D | 63010
| 1 | | SMD ВЫПРЯМИТЕЛЬНЫЙ МОСТ 1A | 61102 | 1 |
ВНИМАНИЕ!
компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | + | плюс входа питания | | - | минус входа питания |
|
|
|
|
