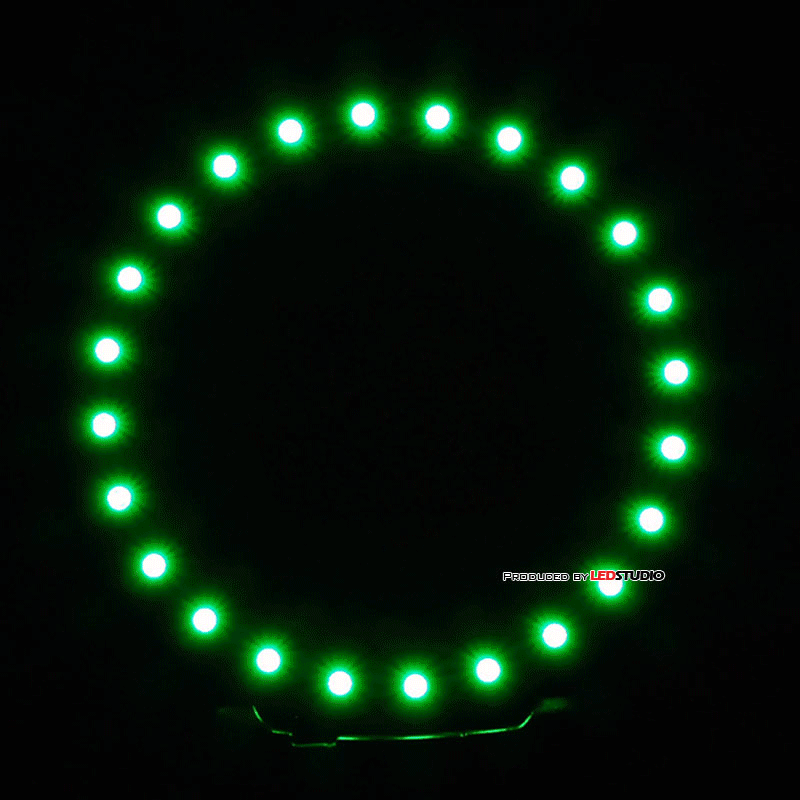

Данная плата предназначенна для изготовления многофункциональных ангельских глазок и ДХО. Может сочетать в себе сигнал поворота и габарит, ДХО и поворот, и различные оттенки цвета при использовании RGB контроллера и соответствующих светодиодов. КОЛЬЦО ИМЕЕТ ОШИБКУ В РАЗВОДКЕ. Обязательно прочтите информацию об ошибке в конце описания | Внутренний диаметр (мм) | 86.78 | | Внешний диаметр (мм): | 100 | | Толщина (мм) | 1 | | К-во светодиодов 5450 (шт): | 24 | | К-во линз LS LENS 4 для 5450 прозрачная | 24 | | К-во резисторов 0 Ом | 24 | | Использование без резисторов | да | Наименование входных контактов для различных подключений При подключении в режиме ангельских глазок и ДХО Соединить вместе контакты А, B, С и использовать светодиоды 5450 белые | А+ | плюс светодиода | | В+ | плюс светодиода | | С+ | плюс светодиода | | GND | общий минус | Для стабилизации тока модуля рекомендуется использовать стабилизатор тока с реле При подключении в режиме Габарит - поворот Соединить вместе контакты А, С и использовать светодиоды 5450 белые-жёлтые | А+ | плюс пововрота | | В+ | плюс габарита | | С+ | плюс поворота | | GND | общий минус | Для стабилизации тока модуля и отключении габарита, при включении поворота рекомендуется использовать модуль 2way При подключении в режиме RGB Использовать светодиоды 5450 RGB | А+ | плюс В контура | | В+ | плюс G контура | | С+ | плюс R контура | | GND | общий минус | Для получения различных оттенков цвета использовать RGB контроллер. Различные материалы по установке и применению колец Использование, как ДХО: Статья Процесс установки колец: Установка модулей в фары и фонари ВНИМАНИЕ! В данной плате, к сожалению, обнаружилась ошибка в подключении резисторов. Для правильной работы кольца, его необходимо подключать без резисторов, запаяв перемычки вместо резисторов на обратной стороне кольца. Для питания кольца необходимо использовать стабилизаторы тока, такие как 2Way либо стабилизатор тока с реле. При использовании бело-жёлтых светодиодов расчётный ток для жёлтого контура 160 мА, для белого контура 80 мА. При использовании других светодиодов, кроме RGB расчётный ток 250 мА на кольцо. Для RGB расчётный ток 80 мА на канал.
