Платы предназначены для сборки светодиодных модулей рефлекторов задних фонарей для CHEVROLET SPARK 2
Модули, собранные на этих платах работают в режиме стоп-габарит. Для стабилизации тока и удобства подключения мы рекомендуем вам преобрести светодиодный драйвер СТОП-ГАБАРИТ
Комплект включает в себя плату для:
- габаритных огней и стоп-сигнала
Для самостоятельной сборки комплекта Вы дополнительно можете преобрести следующие компоненты:

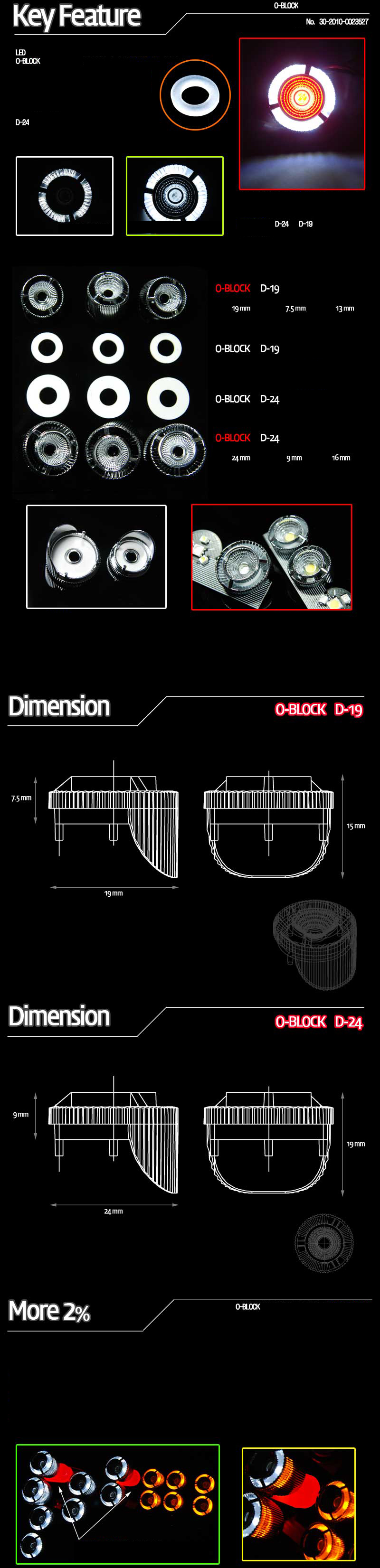

| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Светодиод 5450 КРАСНЫЙ | 50450-LS | 6 | | Светодиод 3528 1-чип КРАСНЫЙ (LEDSTUDIO) | 50102-LS | 18 | | резистор SMD, 1/4Вт, 120Ом | 60002 | 2 | | Диод SMD SK2x | 61101 | 4 | | резистор SMD 1/4Вт, 1.0KОм | 60020 | 16 | | Отражатель O-BLOCK D-19 | 52530 | 6 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | 3528+ | плюс габарита | | 5450+ | плюс стоп-сигнала | | GND | общий минус |
ОБРАТИТЕ ВНИМАНИЕ:
- Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
- Компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
|
