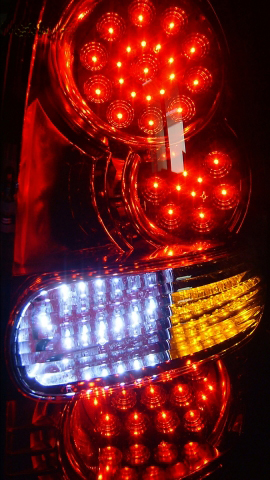

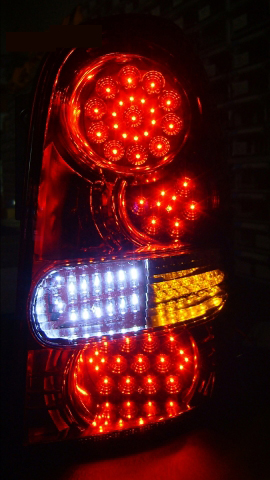

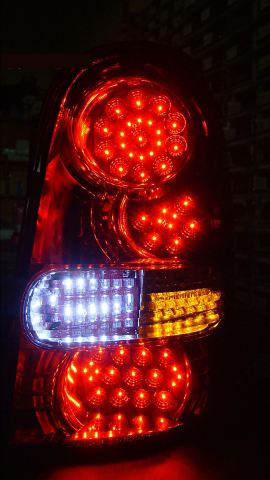

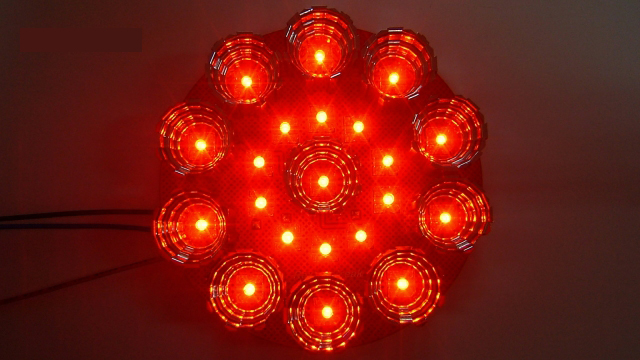

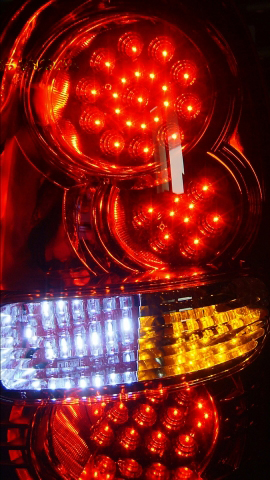

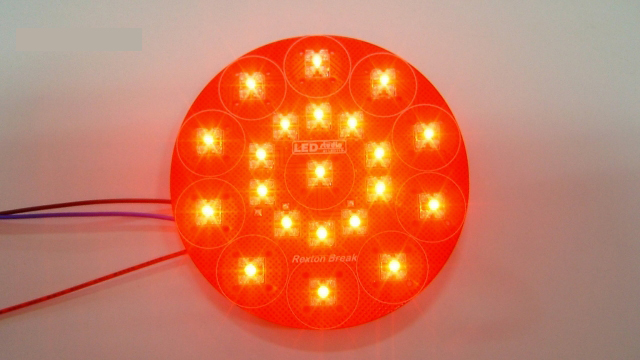

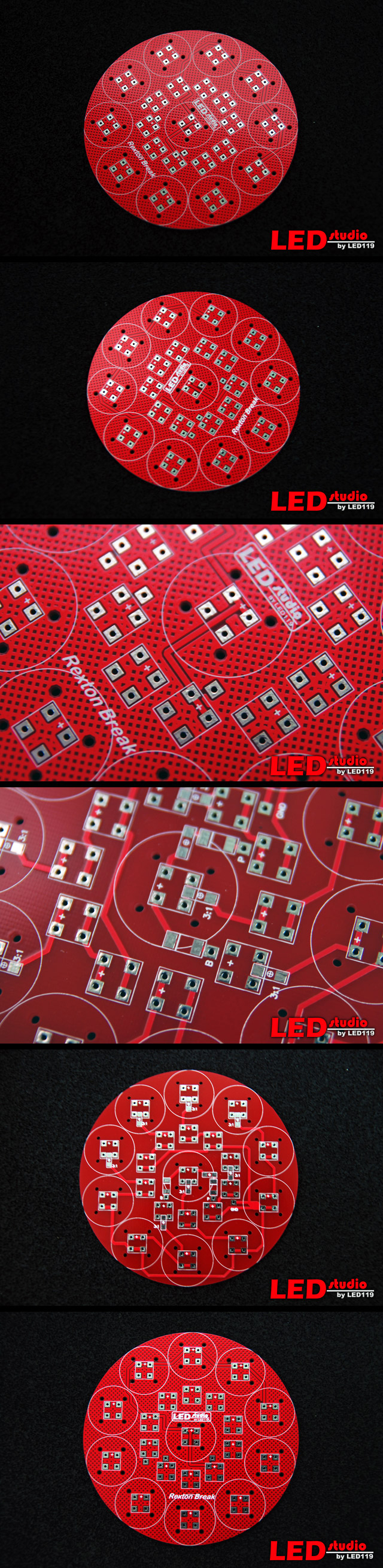

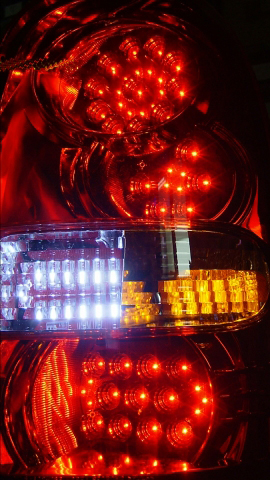

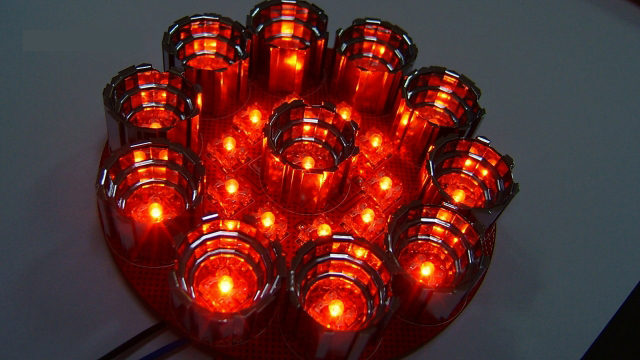

Плата предназначены для сборки светодиодных модулей стопа и габарита для SsangYong REXTON. Размеры плат 95мм В комплект входят только одна печатная плата, для одной стороны.
Особенности светодиодных модулей собранных на основе данных плат: Модули, собранные на этих платах работают в режиме стоп-габарит. Для стабилизации тока и удобства подключения мы рекомендуем вам преобрести цифровой стабилизатор тока
Комплект включает в себя плату для:
габаритных огней и стоп-сигналов
Для сборки комплекта Вы дополнительно можете преобрести следующие компоненты:
НАИМЕНОВАНИЕ
АРТИКУЛ
К-ВО
HyperFlux КРАСНЫЙ (2 чип)
50750
21
Диод SK2X
50115-LS-6K
1
Резистор 220 Ом SMD
60004
7

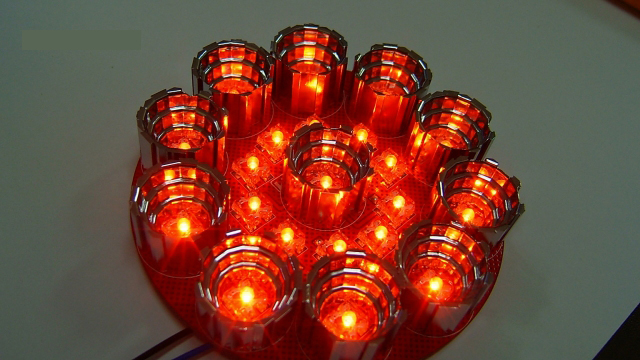

Отражатель 16-ти гранный хром (Q BLOCK 2 F/L)
51002
10
Назначение контактов платы:
НАИМЕНОВАНИЕ КОНТАКТА
НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ
B+
плюс стоп сигнала
P+
плюс габарита
GND
общий минус
ОБРАТИТЕ ВНИМАНИЕ:
Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
Компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
