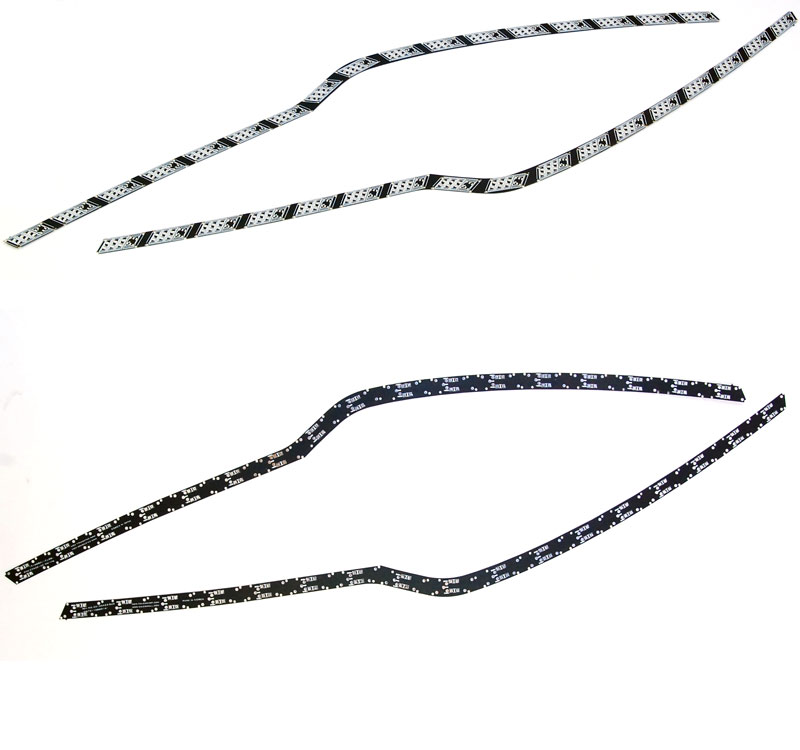

Пример(не полный) Печатные платы ресничек WF для DAEWOO NEXIA 2 (Л+П)
В комплектвходят только платы для создания светодиодных модулей Используются вместе с Отрожателем WF-BLOCK Также НЕОБХОДИМО ПРИОБРЕСТИ exModule 2way 2шт Для сборки модулей НЕОБХОДИМЫ следующие компоненты:
Указано количество компонентов для одной платы, в комплекте платы для двух фонарей!
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Светодиод 3528 1-чип БЕЛЫЙ 6000К (LEDSTUDIO) | 50115-LS-6K | 51 | | Светодиод 5450 3-чипа ЖЁЛТЫЙ (LEDSTUDIO) | 8308-LS | 17 | | резистор SMD, 1/4Вт, 330Ом | 60007 | 34 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | GND | ОБЩИЙ МИНУС(земля) | | +3528 | ПЛЮС СВЕТОДИОДОВ 3528 | | +5450 | ПЛЮС СВЕТОДИОДОВ 5450 |
ОБРАТИТЕ ВНИМАНИЕ:
- Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
- Компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
|
