Набор SL-CIRCLE: плата для 5450 + рассеиватель внутренний d=100мм внешний d=120мм

Фотография Набор SL-CIRCLE: плата для 5450 + рассеиватель внутренний d=100мм внешний d=120мм Артикул: 8467-100-LS
499 руб. Есть в наличии

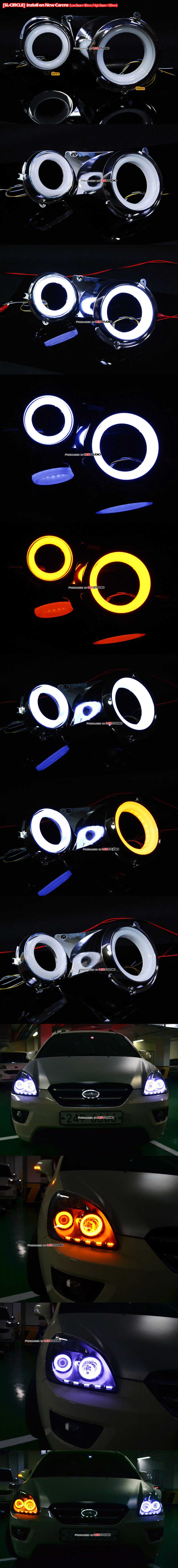

Данный набор предназначенна для изготовления многофункциональных ангельских глазок и ДХО. Может сочетать в себе сигнал поворота и габарит, ДХО и поворот, и различные оттенки цвета при использовании RGB контроллера и соответствующих светодиодов.

Набор:

  • одна плата
  • один рассеиватель под размер платы

Размеры и необходимые для сборки компоненты

Внутренний диаметр (мм) 100
Внешний диаметр (мм): 120
Толщина (мм) 1
К-во светодиодов 5450 (шт): 30
К-во резисторов 300 Ом 30
Использование без резисторов нет



Наименование входных контактов для различных подключений

При подключении в режиме ангельских глазок и ДХО

Соединить вместе контакты А, B, С и использовать светодиоды 5450 белые

А+ плюс светодиода
В+ плюс светодиода
С+ плюс светодиода
GND общий минус

Для стабилизации тока модуля рекомендуется использовать стабилизатор тока с реле

При подключении в режиме Габарит - поворот

Соединить вместе контакты А, С и использовать светодиоды 5450 белые-жёлтые

А+ плюс пововрота
В+ плюс габарита
С+ плюс поворота
GND общий минус

Для стабилизации тока модуля и отключении габарита, при включении поворота рекомендуется использовать модуль 2way

При подключении в режиме RGB

Использовать светодиоды 5450 RGB

А+ плюс В контура
В+ плюс G контура
С+ плюс R контура
GND общий минус

Для получения различных оттенков цвета использовать RGB контроллер.

Различные материалы по установке и применению колец

Использование, как ДХО: Статья


Процесс установки колец: Установка модулей в фары и фонари


Статья: Подключение резисторных колец на светодиодах 5450
