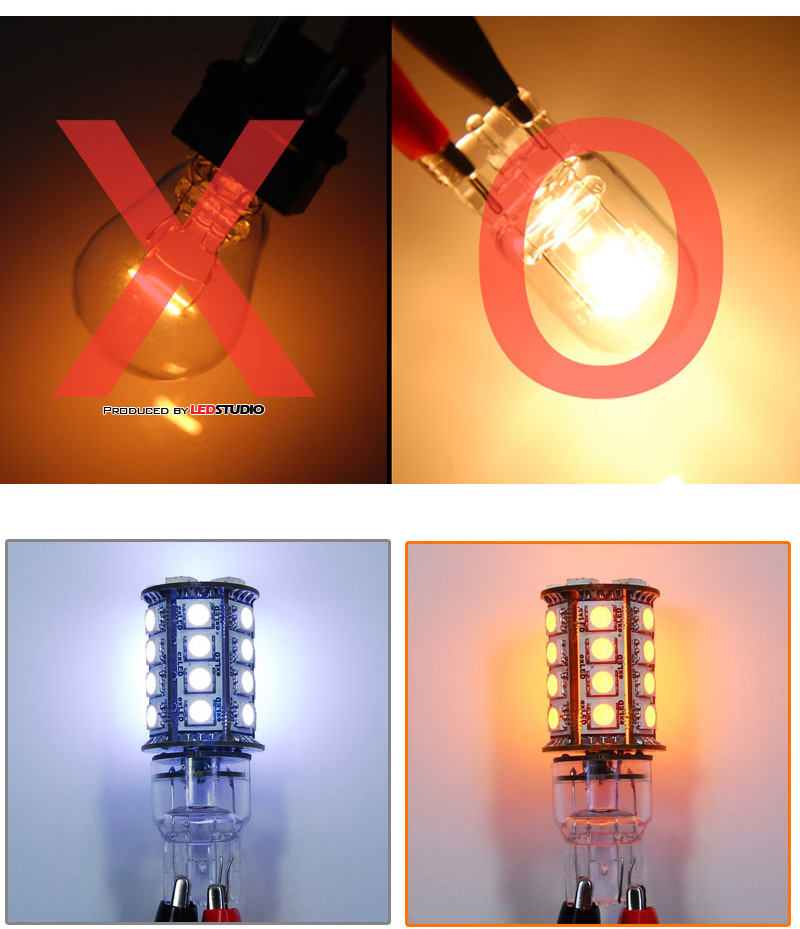

В комплект поставки входит готовая светодиодная лампа с цоколем T20 КРАСНО-ЖЕЛТАЯ
Алгоритм работы:
- Подаётся напряжение (включение габаритных огней) - лампа горит белым
- Подаётся напряжение на другой контакт (включение поворота) - гаснет белый свет, лампа начинает моргать желтым.
- Выключение поворота - лампа перстаёт моргать жёлтым, снова загорается белым (включаются габаритные огни)
Для создания лампы использовались следующие компаненты: Плата для сбоки двух ламп Т-20
Для создания одной лампы использовано: | НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | Светодиод 5450 3-чип БЕЛО-ЖЕЛТЫЙ 2YW 6000K (Ж: 2 чип, Б: 1 чип 6000К) | 8308-ls | 30 | | Резистор SMD 1/4Вт, 10KОм артикул | 60045 | 3 | | Резистор SMD 1/4Вт, 7.5KОм артикул | 60041 | 1 | | SMD ВЫПРЯМИТЕЛЬНЫЙ МОСТ 1A | 61102 | 2 | | ЦОКОЛЬ T20 для американских авто | 05114 | 1 |
ОБРАТИТЕ ВНИМАНИЕ:
- Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
|
