Контроллер предназначен для управления сборками светодиодов, которым не требуется стабилизация тока. К таким относятся одноцветные светодиоды COB и светодиоды 1533L2. Входное напряжение максимальное: 40В
Максимальный ток нагрузки: 2А
Максимальное напряжение управляющих сигналов: 18В
Маркировка проводов на ВХОДЕ контроллера J4:
| Маркировка | Назначение | | Черный GND ( GND ) | Минус питания | | Красный V+ ( +VIN ) | Плюс питания | | Белый IN1 ( CTRL1 ) | Управляющий плюс |
Маркировка проводов на ВЫХОДЕ контроллера J1 и J2:
| Маркировка | Назначение | | Черный J2 ( - LED2 ) | Минус питания | | Желтый J2 ( + LED2 ) | Плюс питания |

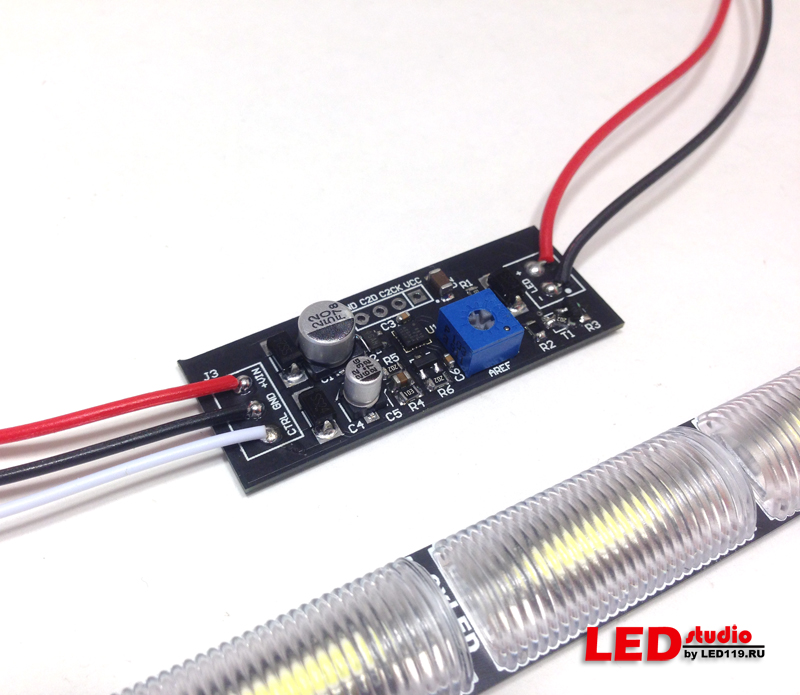

Режимы работы контроллера на примере светодиодной линейки SXL-59
При подаче питания на вход включается режим ДХО, питание подается на выходе на канал LED1 светодиодная сборка светится белым.
При подаче управляющего сигнала на IN1 (CTRL1) белый провод, включается режим притухания (габарит) или отключения , в зависимости от положения подстроечного резистора AREF.
Вы можете настроить степень притухания светодиодной сборки вплоть до полного выключения. Для настройки необходимо покрутить настроечный резистор AREF.
Расположите контроллер перед собой так, чтобы слева был вход, а справа выход питания. Подайте питание на вход контроллера и на управляющий белый провод IN1 (CTRL1)
Вращение против часовой стрелки до упора переведет контроллер в режим отключения. Плавно вращая резистор по часовой стрелке вы можете настроить нужный уровень яркости.
Для контроллера можно приобрести дополнительно пластиковый корпус:
Пластиковый корпус 65х45х14 мм ЧЕРНЫЙ
|
