Контроллер предназначен для управления сбоками светодиодов, которым не требуется стабилизация тока. К таким относятся одноцветные светодиоды COB и светодиоды 1533L2. Входное напряжение максимальное: 40В
Максимальный ток нагрузки: 2А
Максимальное напряжение управляющих сигналов: 18В
Маркировка проводов на ВХОДЕ контроллера J4:
| Маркировка | Назначение | | Черный GND ( GND ) | Минус питания | | Красный V+ ( +VIN ) | Плюс питания | | Белый IN1 ( CTRL1 ) | Управляющий плюс |
Маркировка проводов на ВЫХОДЕ контроллера J1 и J2:
| Маркировка | Назначение | | Черный J2 ( - LED2 ) | Минус питания | | Желтый J2 ( + LED2 ) | Плюс питания |
Контроллер предназначен для плавного включения и выключения светодиодного модуля, отличительной особенностью контроллера является наличие возможности регулировать скорость включения и выключения в широких пределах.
Режимы работы контроллера на примере светодиодной линейки на светодиодах 1533L2
При подаче питания на вход включается режим ДХО, питание подается на выходе на канал LED1 НО светодиодная сборка НЕ светится.
Для начала работы необходимо подать управляющий сигнал на IN1 (CTRL1) белый провод, светодиодная сборка начнет плавное включение, в зависимости от положения подстроечного резистора AREF.

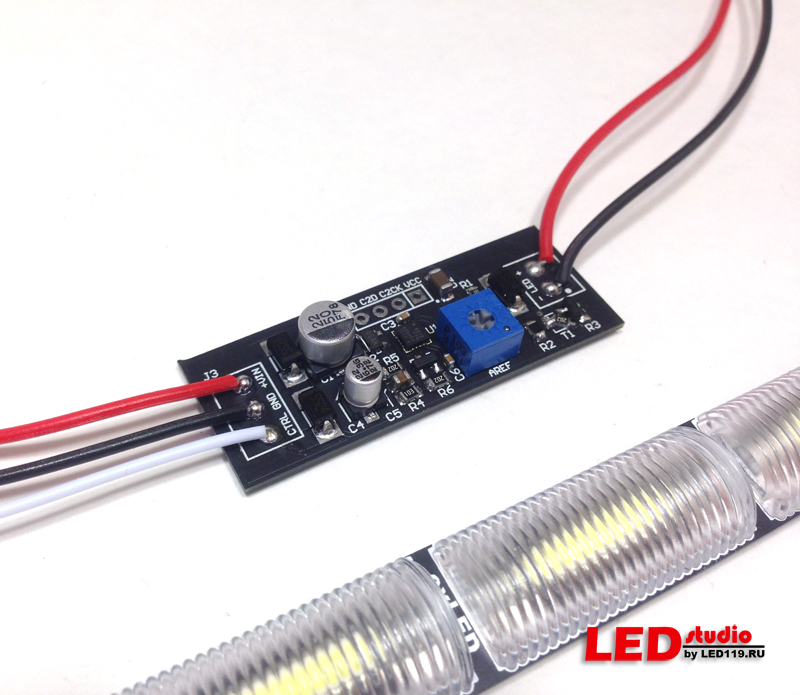

Вы можете настроить скорость включения и выключения светодиодной сборки. Для настройки необходимо подать управляющий сигнал на IN1 (CTRL1) и покрутить настроечный резистор AREF. В одном крайнем положении резистора светодиодный модуль будет разгораться максимально быстро, а во втором крайнем положении максимально медленно. Плавно вращая резистор вы можете настроить нужный уровень скорости включения или выключения светодиодного модуля.
Обращаем ваше внимание, что для реализации режима плавного включения И выключения питание на контроллер должно быть подано постоянно, а включение режима производится подачей сигнала на вход IN1 (CTRL1) . В случае, когда нет необходимости в плавном выключении или нет возможности подавать питание на контроллер постоянно входы IN1 (CTRL1) и V+ ( +VIN ) плюс питания можно объеденить. В этом случае при подаче питания на контроллер светодиодный модуль будет плавно включаться и выключаться сразу при отключении питания.
Для контроллера можно приобрести дополнительно пластиковый корпус:
Пластиковый корпус 65х45х14 мм ЧЕРНЫЙ
|
