1 Контроллер предназначен для создания эффета мерцания (CTR-FLASH01) на сбоках светодиодов, которым не требуется стабилизация тока. К таким относятся светодиоды COB и серии 1533L2 из нашего каталога. ОПИСАНИЕ РАБОТЫ
При торможении, подключенный модуль загорается (если выключен), а затем с определенной частотой моргает с уменьшением частоты, а затем переходит в режим постоянного свечения.
Входное напряжение максимальное: 40В
Максимальный ток нагрузки: 2А
Максимальное напряжение управляющих сигналов: 18В
Маркировка проводов на ВХОДЕ контроллера J3:
| Маркировка | Назначение | | Черный GND ( GND ) | Минус питания | | Красный V+ ( +VIN ) | Плюс питания | | Белый ( CTRL1 ) | Управляющий плюс включения режима CTR-FLASH01 |
Маркировка проводов на ВЫХОДЕ контроллера J1:
| Маркировка | Назначение | | Черный J1 ( - LED2 ) | Минус питания светодиодного модуля | | Красный J1 ( + LED2 ) | Плюс питания светодиодного модуля |

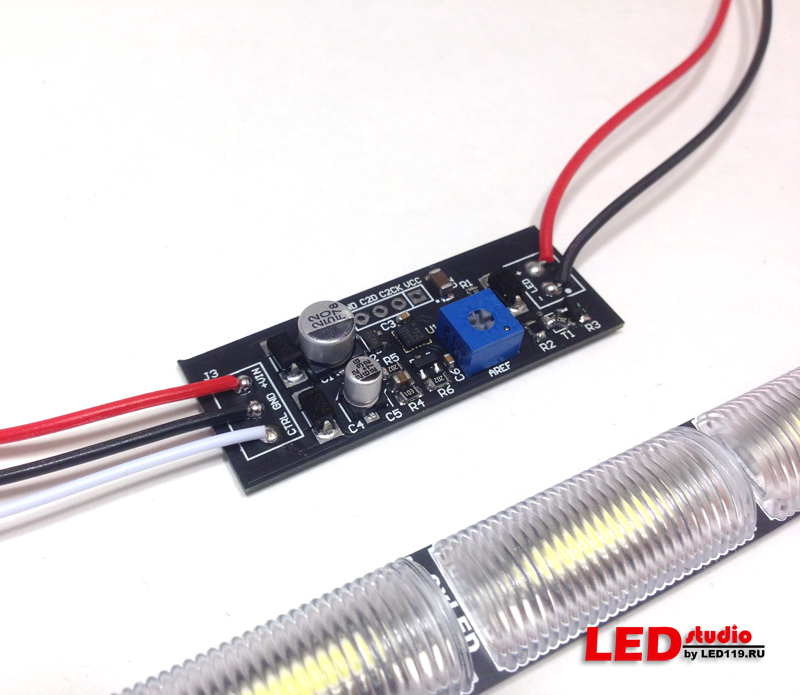

Режимы работы контроллера на примере светодиодной сборки на светодиодах 1533L2:
При подаче питания на вход питание подается на выходе на канал LED светодиодная сборка светится белым, но в зависимости от положения подстроечного резистора AREF.
Вы можете настроить уровень яркости светодиодной сборки вплоть до полного выключения. Для настройки необходимо покрутить настроечный резистор AREF.
Расположите контроллер перед собой так, чтобы слева был вход, а справа выход питания. Подайте питание на вход контроллера.
Вращение против часовой стрелки до упора переведет контроллер в режим отключения. Плавно вращая резистор по часовой стрелке вы можете настроить нужный уровень яркости.
При подаче управляющего сигнала на CTRL белый провод, включается режим CTRL-FLASH01.
