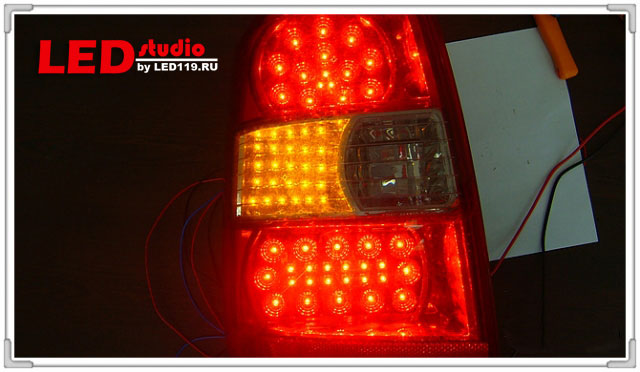

Плафоны Платы для задних фонарей HYNDAI TUCSON (комплект для двух фонарей)
В комплект входят только платы для создания светодиодных модулей для задних фонарей:
Для сборки модулей ВАМ ПОНАДОБЯТСЯ следующие компоненты:
Указано количество компонентов для одной платы, в комплекте платы для двух фонарей!
Верхняя плата стоп\габарит:
| НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | HyperFlux КРАСНЫЙ (2 чип) | 50750
| 15 | | резистор SMD, 1/4Вт, 120Ом | 60002 | 1 | | резистор SMD, 1/4Вт, 220Ом | 60004 | 5 | | Диод SMD SK2x | 61101 | 2 | | Отражатель 16-ти гранный хром (Q BLOCK 2 F/L) | 51002 | 12 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | GND | ОБЩИЙ МИНУС(земля) | | S+ | ПЛЮС СТОП СИГНАЛА | | P+ | ПЛЮС ГАБАРИТНЫХ ОГНЕЙ |
Средняя плата сигнал поворота: | НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | HyperFlux ЖЕЛТЫЙ (2 чип) | 50755
| 21 | | резистор SMD, 1/4Вт, 220Ом | 60004 | 7 | | Диод SMD SK2x | 61101 | 1 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | GND | ОБЩИЙ МИНУС(земля) | | P+ | ПЛЮС СИГНАЛА ПОВОРОТА |
Нижня плата стоп\габарит: | НАИМЕНОВАНИЕ | АРТИКУЛ | К-ВО | | HyperFlux КРАСНЫЙ (2 чип) | 50750
| 24 | | резистор SMD, 1/4Вт, 120Ом | 60002 | 1 | | резистор SMD, 1/4Вт, 220Ом | 60004 | 8 | | Диод SMD SK2x | 61101 | 2 | | Отражатель 16-ти гранный хром (Q BLOCK 2 F/L) | 51002 | 12 |
Назначение контактов платы:
| НАИМЕНОВАНИЕ КОНТАКТА | НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ | | GND | ОБЩИЙ МИНУС(земля) | | S+ | ПЛЮС СТОП СИГНАЛА | | P+ | ПЛЮС ГАБАРИТНЫХ ОГНЕЙ |
ОБРАТИТЕ ВНИМАНИЕ:
- Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
- Компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
