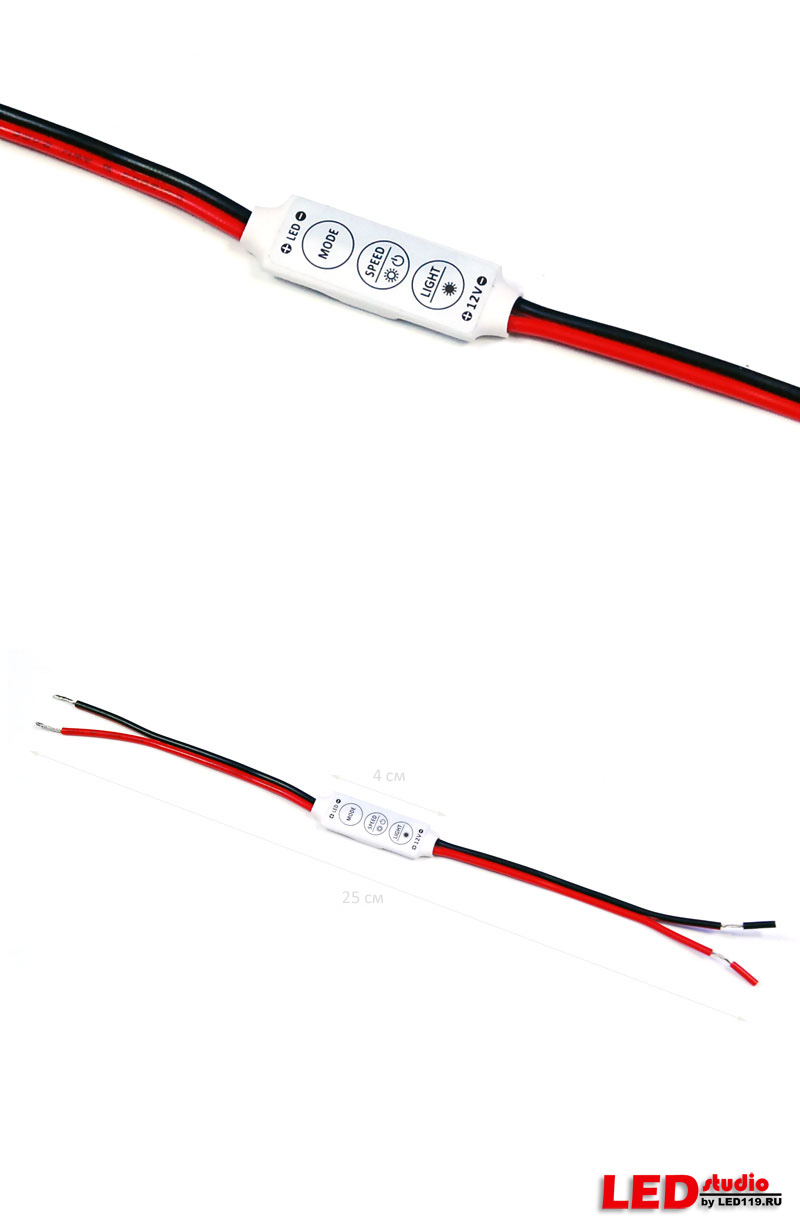

Диммер многорежимный, 12В, до 3А - до 12 режимов работы
|
 |
Артикул: 64013
|
|
диммер Данный диммер предназначен для управления светодиодными модулями. Он может как генерировать различные световые эффекты, так и просто изменять яркость светодиодного модуля посредством ШИМ по командам с кнопок управленния. Так же этот диммер прекрасно работает с ШИМ драйверами на базе микросхем AMC7140D и ZXLD1360, которые вы можете преобрести у нас.
Технические характеристики Напряженние питания, В : 12 - 16
Рабочий ток, А : 3
Габаритные размеры, мм: 10*45
Назначение входов и выходов Входы ( надпись "+12V-") Красный провод - плюс питанния
Чёрный провод - минус питания
Выходы ( надпись "+LED-") Красный провод - плюс светодиодного модуля
Чёрный провод - минус светодиодного модуля
Назначение управляющих кнопок Кнопка "MODE" - служит для входа в режим световых эффектов и переключения между ними
Кнопка "SPEED" - служит для изменения скорости работы световых эффектов в соответствующем режиме, в режиме изменения яркости модуля служит для уменьшения яркости модуля. При длительном нажатии включает/выключает диммер.
Кнопка "LIGHT" - служит для увеличения яркости модуля
Управление режимами работы Изначально, после включения питания, диммер находится в режиме изменения яркости модуля. Режим генерации световых эффектов Для входа в режим генерации световых эффектов необходимо, после включения питания, кратковременно нажать кнопку "MODE". Для переключения световых эффектов кратковременно нажимать эту кнопку. Эффекты переключаются циклически, как выглядят световые эффекты вы можете увидеть на видео работы диммера.
Так же можно менять скорость работы эффектов. Для этого неоюходимо во время работы эффекта нажать кнопку "SPEED", скорость работы эффекта меняется циклически.
Для выхода из режима генерации эффектов нажмите кнопку "LIGHT" , для перехода в режим изменения яркости, либо нажмите на 2 - 3 секунды кнопку "SPEED", для выключения диммера
Режим изменения яркости модуля После включения питания диммер находится именно в этом режиме. Для увеличения яркости нажимайте кнопку "LIGHT", для уменьшения кнопку "SPEED".
Для ввыключения диммера нажмите на 2 - 3 секунды кнопку "SPEED"
Типы включения диммера Данный диммер может подключаться как к не стабилизированному светодиодному модулю, так и к модулю со светодиодным драйвером.
Для подключения к модулю с драйвером необходимо подключать выход диммера на вход драйвера. (диммер >> драйвер >> светодиодный модуль)
При неверном подключении диммер работать не будет и возможен выход из строя светодиодного модуля.
|
|
|
|
|
|
|
