Сборка модулей для подсветки номера и дверей HYUNDAI ELANTRA на основе плат 5450 4p

25 июня 2013

Для сборки данных модулей используются следующие компоненты. ПЛАТА 5450 4P-22шт SMD Выпрямительный мост-2шт Плата под пружинный цоколь 36мм (2шт)-1шт Конический цоколь 31/36mm (для пайки)-4шт резистор SMD 1/4В...

Для сборки данных модулей используются следующие компоненты.
ПЛАТА 5450 4P-22шт
SMD Выпрямительный мост-2шт
Плата под пружинный цоколь 36мм (2шт)-1шт
Конический цоколь 31/36mm (для пайки)-4шт
резистор SMD 1/4Вт, 180 Ом-12шт
резистор SMD, 1/4Вт, 270Ом-12шт
Светодиод 5450 3-чип КРАСНЫЙ (LEDSTUDIO)-64шт
Светодиод 5450 3-чип БЕЛЫЙ 6000К (LEDSTUDIO)-24шт.Можно использовать любые светодиоды 5450 кроме двух цветных.
Вот компоненты для пайки.

Припаиваем светодиоды соответственно полярности, предварительно проверив их полярность.


Переворачиваем платы и припаиваем резисторы на посадочное место 4 к 1-му. Вы можете также припаять два резистора на посадочные места 2 к 1-му, НО ДЛЯ ЭТОГО НЕОБХОДИМА ВЫБРАТЬ РЕЗИСТОРЫ ДРУГОГО НОМИНАЛА ПО ТАБЛИЦЕ



Припаиваем платы друг другу одноименными контактами, одновременно располагая их так, что бы был выдержан необходимый угол расположения модуля в штатном светорассеивателе.


На стадии изготовления расположения плат в рассеивателе должно быть примерно таким.


Вот необходимы угол, которого следует придерживаться, припаивая все остальные платы.


Вот так должен выглядеть модуль после сборки.

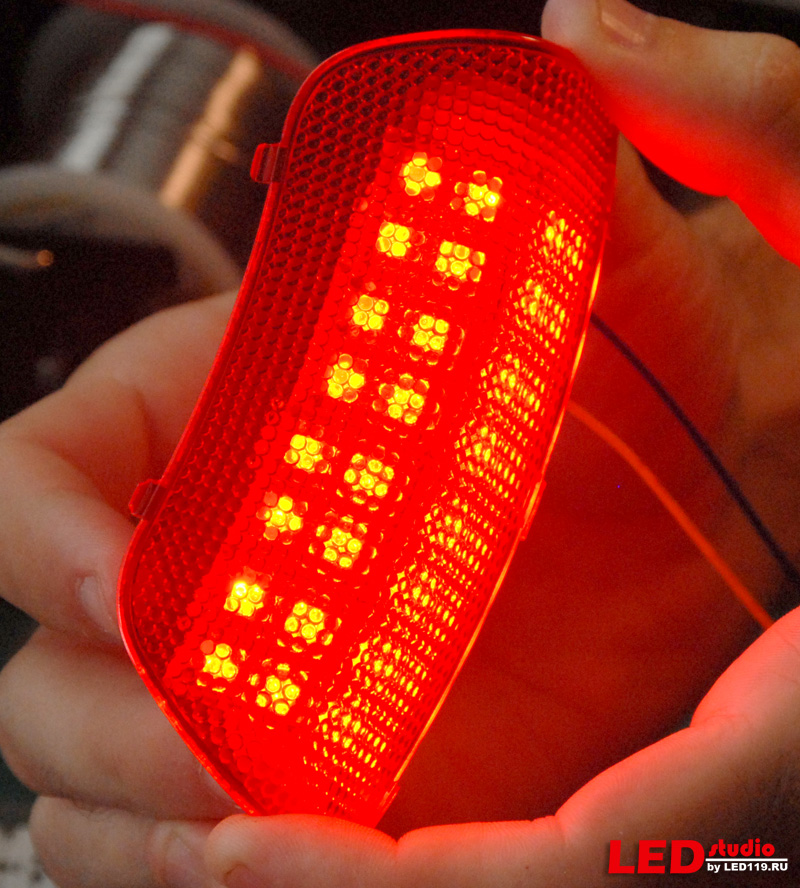

Вот так выглядит модуль закрытый светорассеивателем. Степенью рассеиванья светодиодов можно управлять, удаляя либо приближая сам модуль от стекла светорассеивателя. Для закрепления модуля используйте прозрачную эпоксидную смолу.




Теперь соберём модуль для подсветки номера.
Припаиваем светодиоды на платы.


Припаиваем резисторы на посадочные места 2 к 1-му.


Спаиваем платы одноименными контактами.
После сборки модуль должен выглядеть примерно так.

Вот так выглядит модуль закрытый светорассеивателем.


При помощи ПЛАТ 5450 4P можно создать светодиодный модуль оригинальной конструкции, подходящей именно Вашему автомобилю. .

Источник: www.led119.ru
