Сборка двухцветной лампы с цоколем Т20

25 июня 2013

В нашей сегодняшней статье мы расскажем, как самому собрать двухцветную лампу с цоколем Т20. Для сборки этой лампы необходимо преобрести следующие компоненты: Платы для сборки двухцветных ламп T-20 (для сб...

В нашей сегодняшней статье мы расскажем, как самому собрать двухцветную лампу с цоколем Т20. Для сборки этой лампы необходимо преобрести следующие компоненты:

Платы для сборки двухцветных ламп T-20 (для сборки 2 ламп) артикул 8600-LS - 1 штука.

Светодиод 5450 3-чип БЕЛО-ЖЕЛТЫЙ 2YW 6000K (Ж: 2 чип, Б: 1 чип 6000К) артикул 8308-LS - 30 штук.


Резистор SMD 1/4Вт, 10KОм артикул 60045 - 3 штуки.

Резистор SMD 1/4Вт, 7.5KОм артикул 60041 - 1 штука.

Резистор SMD 1/4Вт, 270Ом артикул 60005 - 10 штук.

Резистор SMD 1/4Вт, 220Ом артикул 60004 - 10 штук.

SMD ВЫПРЯМИТЕЛЬНЫЙ МОСТ 1A артикул 61102 2 штуки.

Транзистор, конденсатор и управляющая микросхема поставляются в комплекте с платой


Так же для сборки потребуются канцелярские скрепки, припой и флюс.

Для начала припаяем светодиоды на боковинки ламп и на верхнюю крышку. Внимание! Следите за надписями на боковинках и обозначением минуса на светодиоде (скошенный угол, но перед этим удостовериться, что это минус).




Припаеваем со всех сторон не допуская замыканий между выводами светодиода. И припаиваем светодиоды к верхней крышке.





Смотрим что получилось

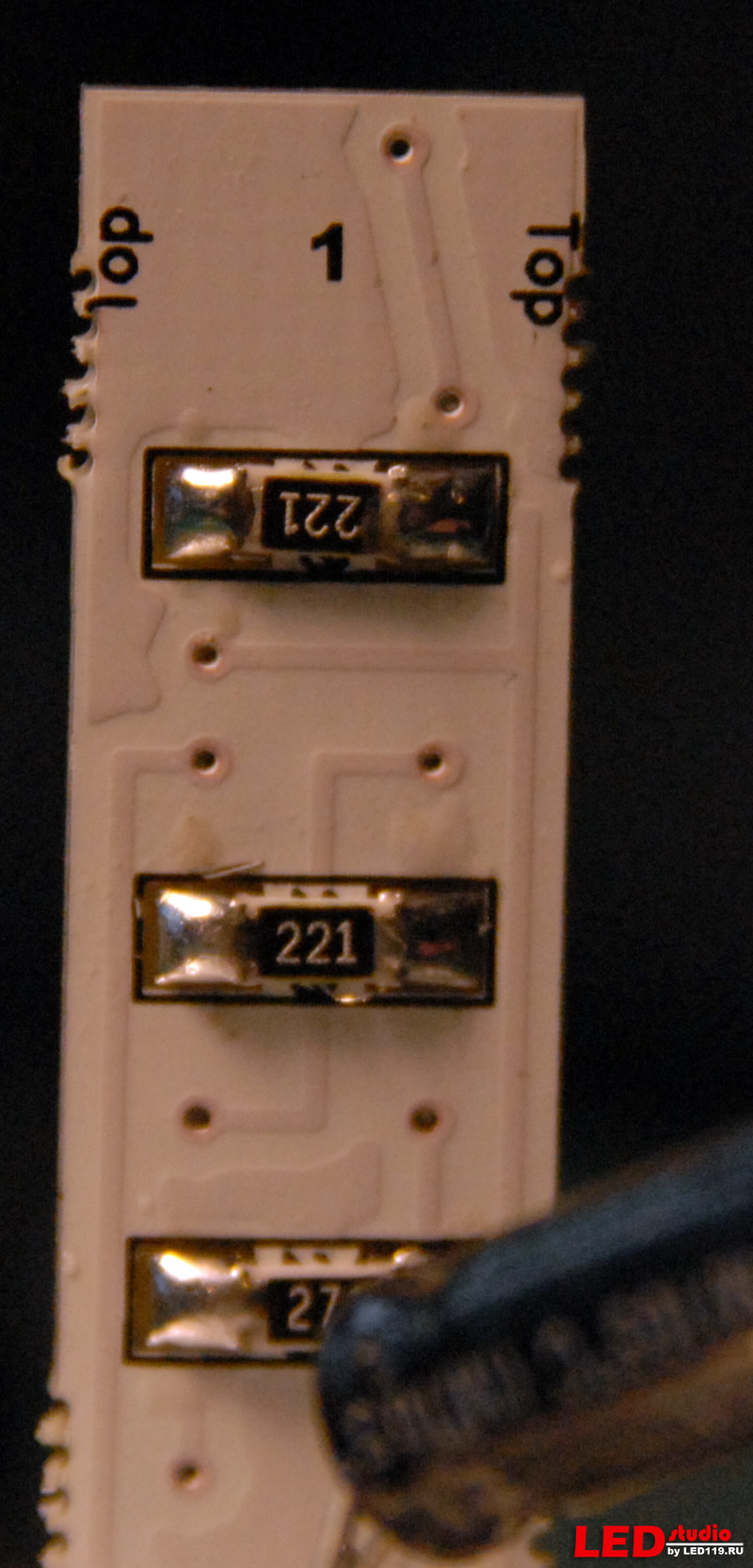

Затем переворачиваем плату и напаиваем резисторы. Внимательно смотрим на надписи на плате и припаиваем каждый резистор на своё место.





Затем припаиваем резисторы и управляющую микросхему на промежуточную крышку. Там тоже написанны номиналы. Не перепутайте.

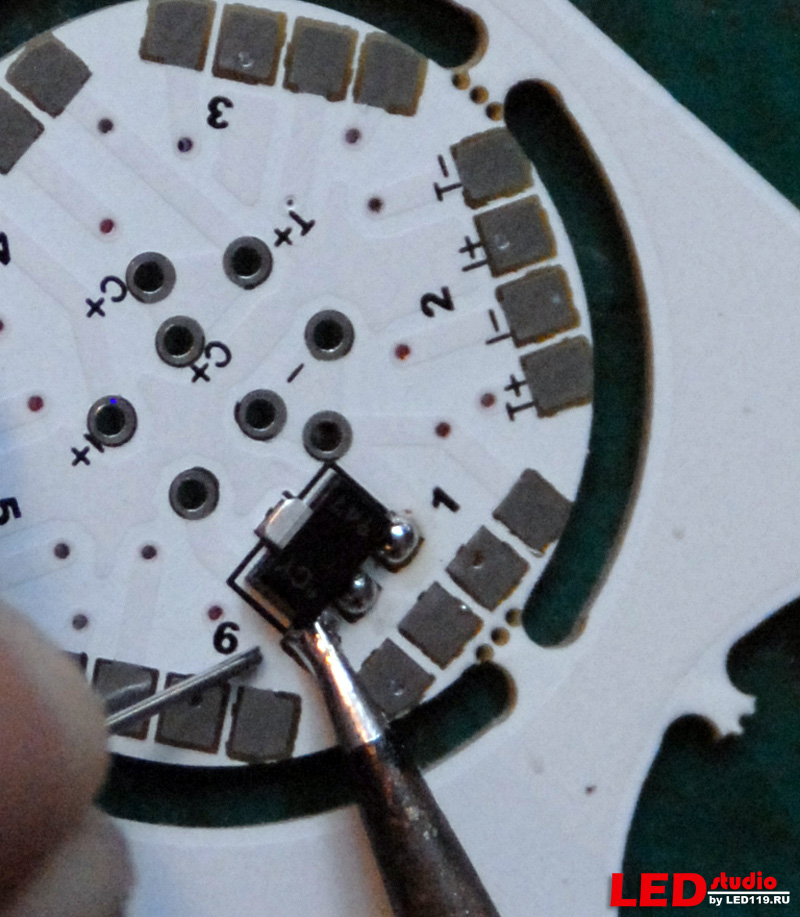

После того, как припаяли все резисторы, припаиваем транзистор к нижней крышке лампы. Транзистор идёт в комплекте с платой.

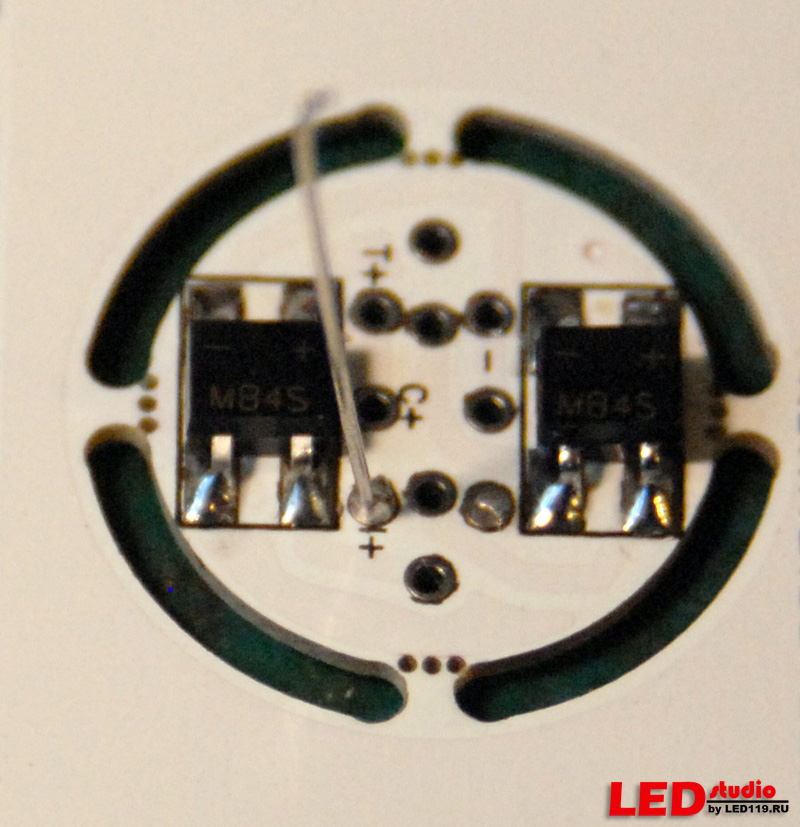

После этого припаиваем два выпрямительных моста к нижнему основанию. Внимание! Смотрим на надписи на плате и на выпрямительном мосте и не путаем.




Затем, не выламывая основания с выпрямительными мостами из платы-держателя, припаиваем к нему вертикально отрезки концелярских скрепок или проволки.

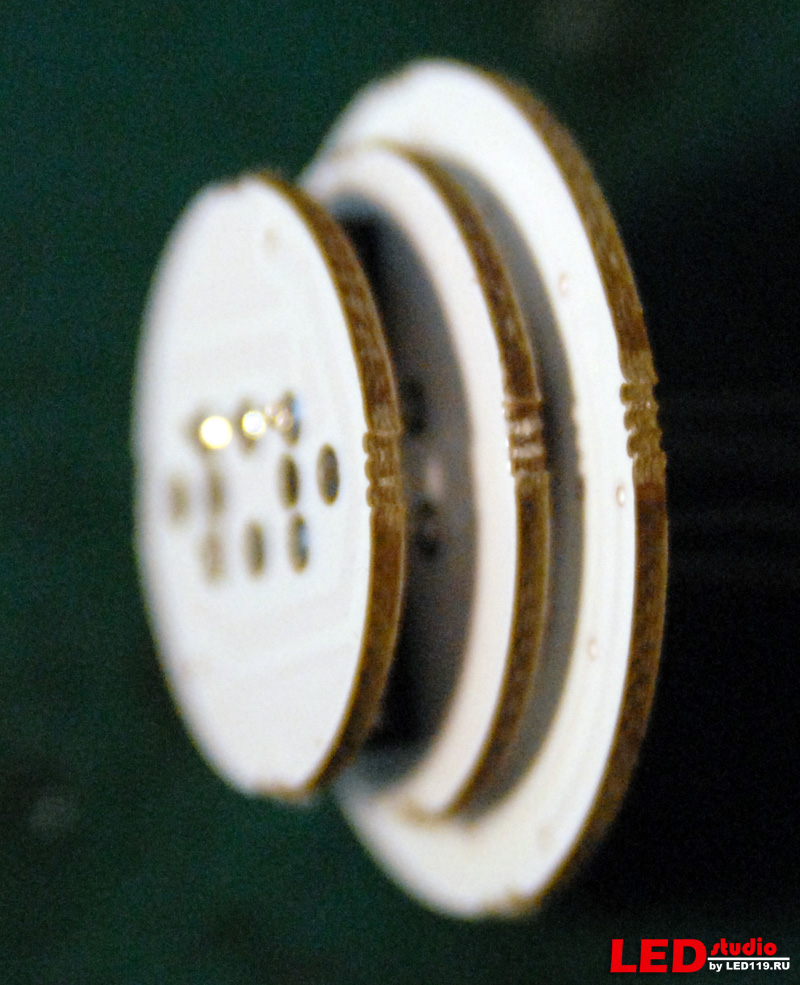

После этого, совмещая четыре надписи на обоих платах, надеваем промежуточную плату с резисторами и управляющей микросхемой.

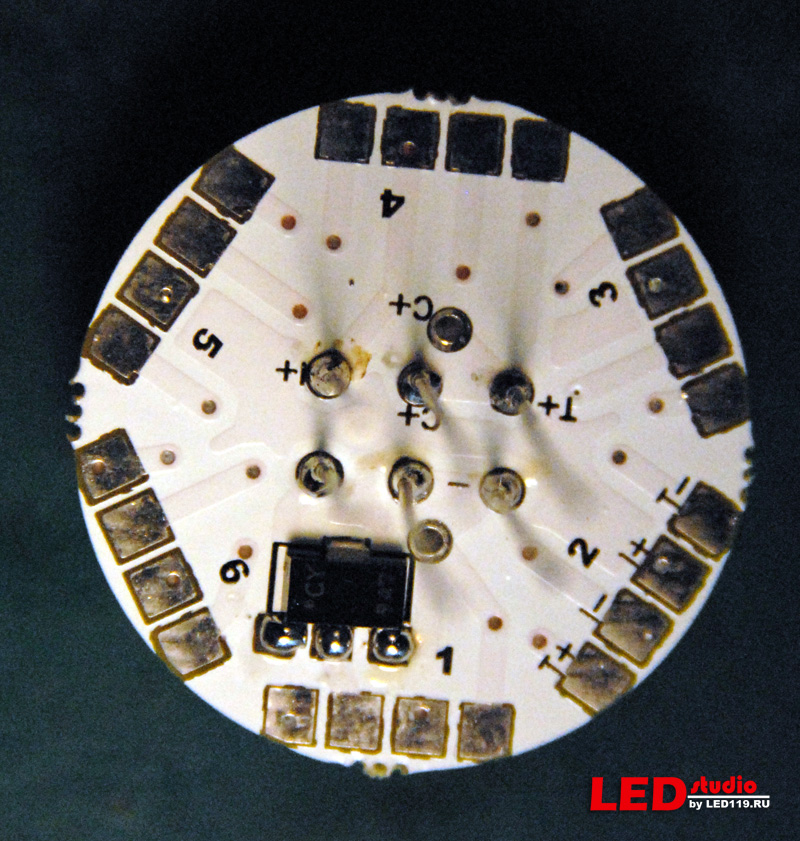

После этого проделываем тоже самое с основанием с управляющим транзистором.





Затем зажимаем получившийся "бутерброд" в тиски и припаиваем к вернему основанию конденсатор. Следите за полярностью конденсатора. Если перепутаете, то конденсатор взорвётся.

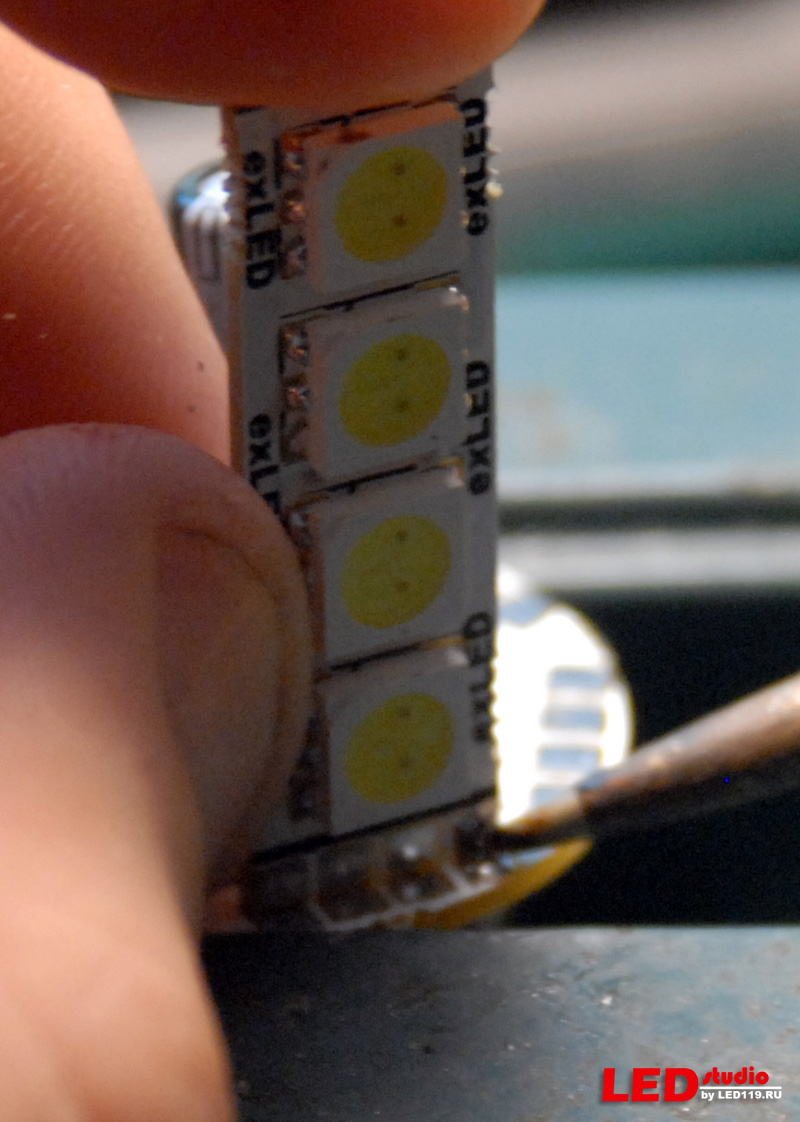

Закончив, припаиваем боковинки лампы со светодиодами так, что бы надпись ТОР была сверху и номер на основании совпадал с номером на боковинке.

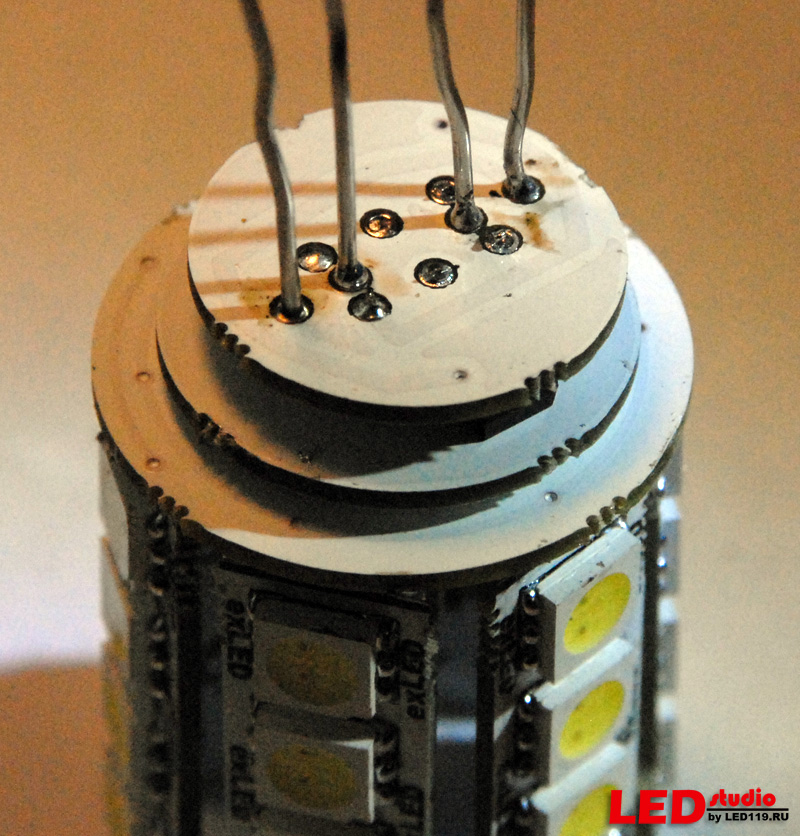

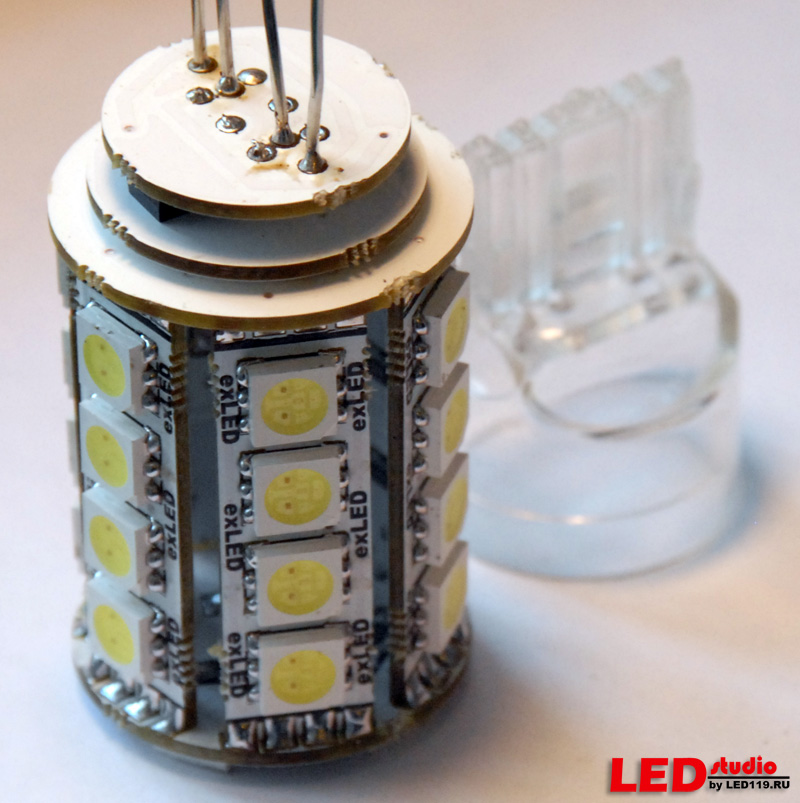

Припаяв все боковинки и проверив совпадение номеров и надписей, переворачиваем лампу и припаиваем выводы, сделанные из концелярских скрепок или проволоки.



Подключаем питание. Должно светиться белым при подключении одного плюсового вывода и жёлтым при подключении другого. Два остальных являются минусовыми выводами. Верхний ряд светодиодов светиться не должен.





Припаеваем крышку лампы со светодиодами. Номера на крышке должны совпадать с номерами на боковинках.







После чего проверяем работу лампы. Теперь должны светиться все светодиоды.

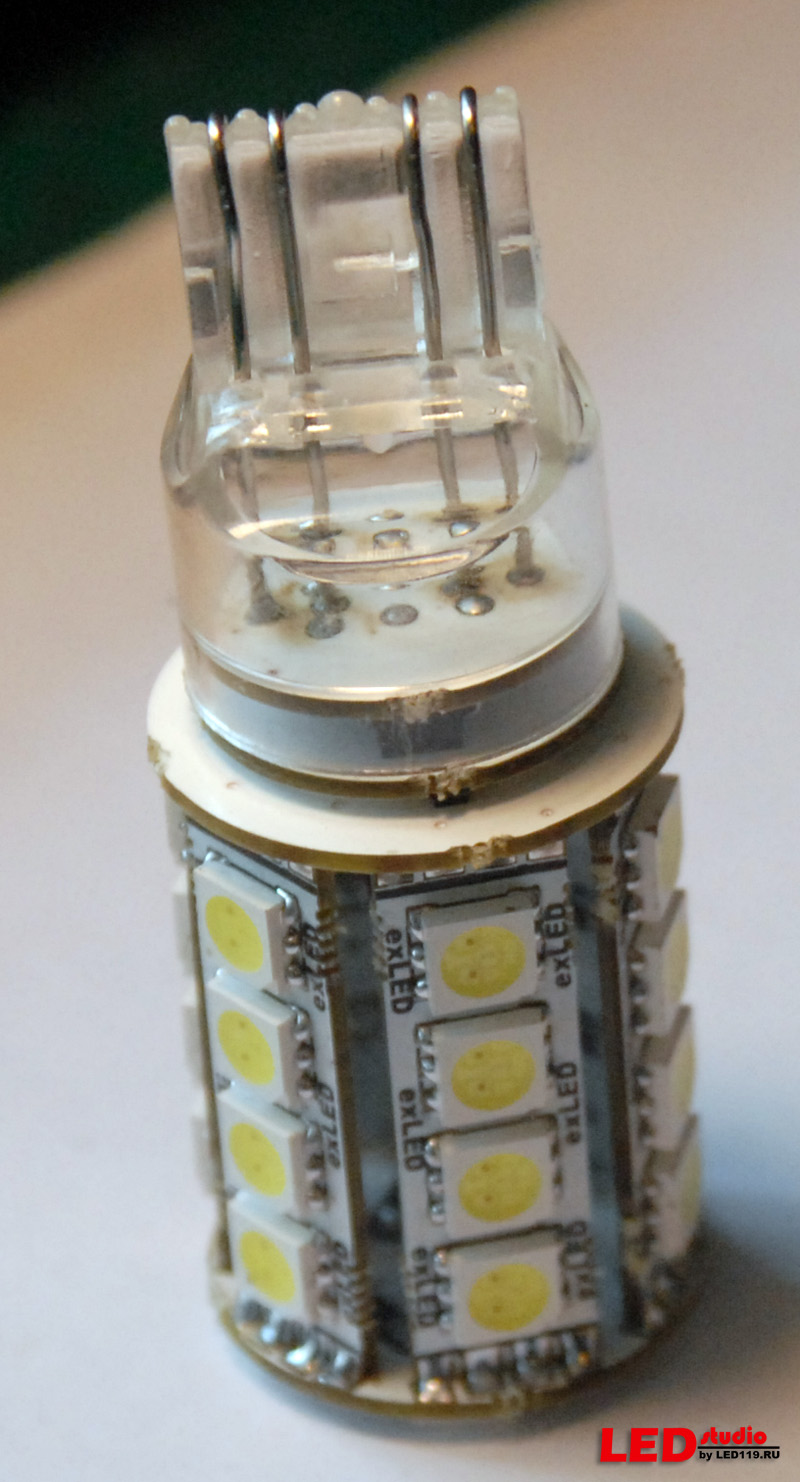

Теперь берём цоколь Т20 и надеваем его на лампу так, цоколь упёрся в нижнюю крышку, к которой припаяны боковинки. После этого загибаем выводы и обрезаем, что бы не торчали.

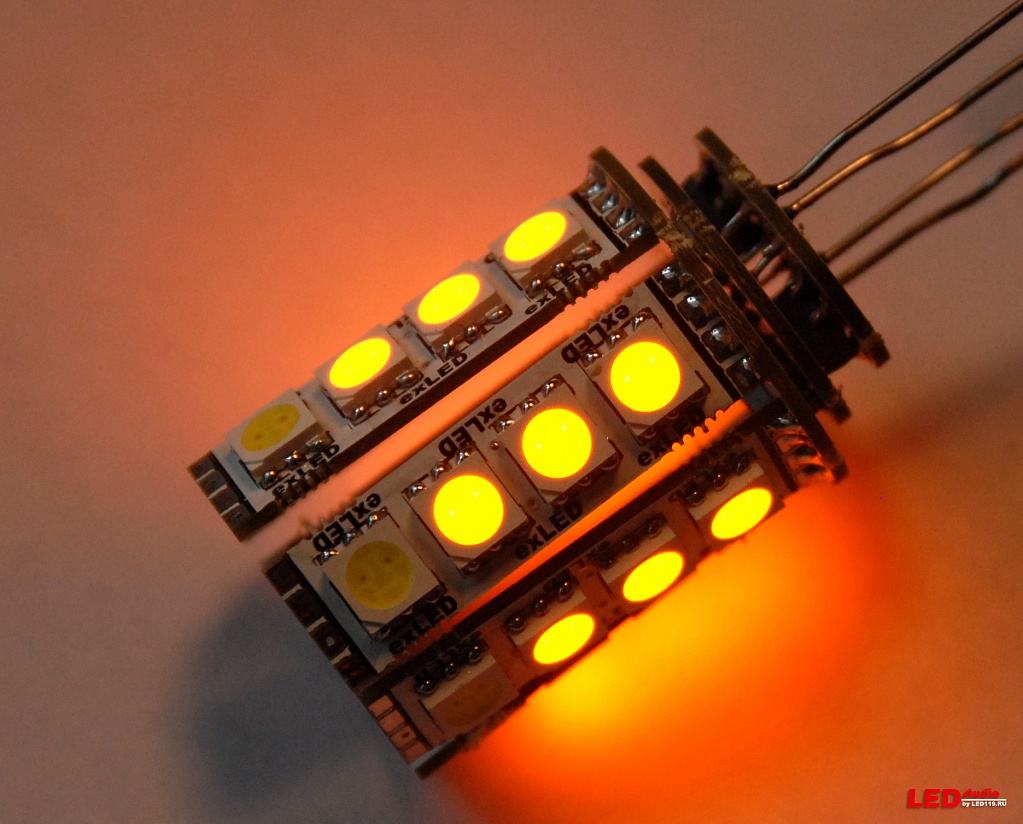

После этого проверяем собранную лампу. Должна светить белым, при подаче питания на один вывод, и жёлтым при подаче питания на другой. Белый свет должен при этом выключиться. Если всё работает, то ставим лампу в автомобиль. Если в автомобиле лампа не заработала, то переверните её другой стороной.

.

Источник: www.led119.ru
