Подключение резисторных колец на светодиодах 5450

25 июня 2013

ЗАЩИТА КОЛЬЦА. Мы настоятельно рекомендуем использовать стабилизатор тока, который будет защищать SMD светодиоды от скачков напряжения, которые время от времени возникают в бортовой сети любого автомобиля. Ес...

ЗАЩИТА КОЛЬЦА.

Мы настоятельно рекомендуем использовать стабилизатор тока, который будет защищать SMD светодиоды от скачков напряжения, которые время от времени возникают в бортовой сети любого автомобиля.
Если этого не сделать – напряжение может изменить характеристики, или даже вывести из строя светодиоды кольца.

При подключении в режиме ангельских глазок и ДХО.
Используем exModule стабилизатор тока с реле

Соединить вместе контакты на кольце с надписями "А+", "B+", "С+" и использовать светодиоды 5450 белый
Назначение контактов на плате стабилизатора:
"Р-" - минус габарита
"Р+" - плюс габарита
"L-" - минус фары
"L+" - плюс фары
Минусы фары и габарита допускается объединять.

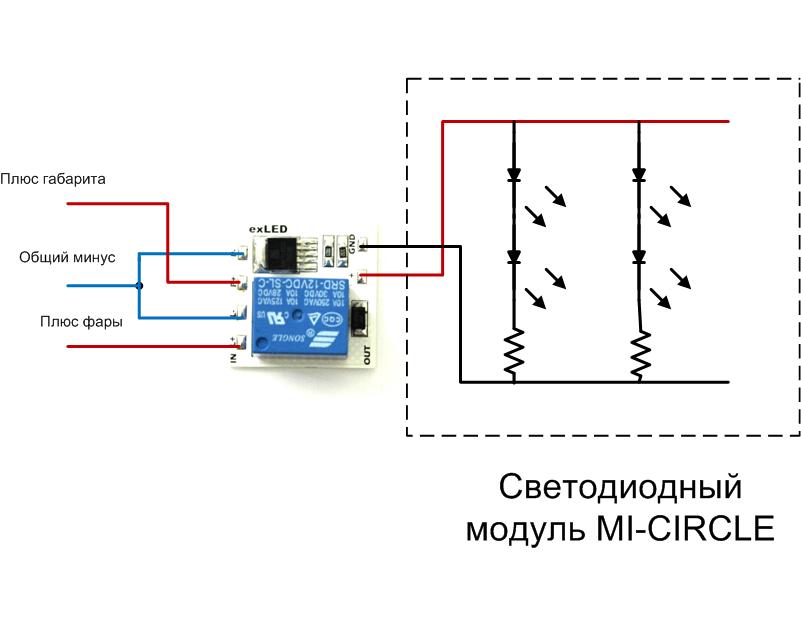

Схема подключения:



При подключении в режиме Габарит - поворот

Используем exModule 2way (контроллер CIRCLE EYE аналог CCNL)

Соединить вместе контакты на кольце с надписями "А+", "С+" и использовать как вход питания (плюс) сигнала поворота, оставшийся контакт на кольце с надписью "B+" использовать как вход питания (плюс) габаритных огней, контакт на кольце с надписью "GND" является общим минусом. Нужно использовать светодиоды 5450 бело-жёлтые или любые другие цветовые сочетания светодиодов 5450

Схема подключения:



При подключении в режиме RGB

Используем Контроллер + пульт д/у для подсветки RGB 12в

Использовать светодиоды 5450 RGB
При использование нашего RGB Контролера НЕОБХОДИМО припаять все светодиоды на плату в обратной полярности (т.е. не так как на шелкографии). После этого питание подается на общий плюс (контакт на кольце с надписью "GND"), и соответственно управляющие минусы - (контакты на кольце с надписями "A+";"B+";"C+")

Схема подключения:

.
