На сегодняшний день SMD компоненты почти вытеснили класические DIP компоненты. SMD обладает следующими преймуществами: не нужно сверлить отверстия под выводы, малый размер компонентов, и как следствие малый размер устройства.
Однако, они имеют некоторые особености монтажа, о которых мы расскажем в сегодняшней статье.
Итак, для пайки нам понадобится:
Припой (купить можно здесь)
Паяльник с регулировкой температуры
Пинцет.
Для начала необходимо нанести каплю припоя на одну из контактных площадок печатной платы. Для этого касаемся паяльником площадки и подносим припой. Делаем как изображенно на рисунках 1 и 2.
Затем, берём пинцетом элемент и кладём его на каплю припоя и касаемся одновременно контакта элемента и площадки и немного придавливаем элемент пинцетом. Касаться нужно обоих контактов, иначе возможен непропай и отказ устройства. Делаем как изображенно на рисунках 3 и 4 .
После этого проделываем тоже самое с другим контактом элемента и площадкой печатной платы. Как показанно на рисунках 5 и 6.
Всё, элемент запаян. Можно переходить к другому элементу.

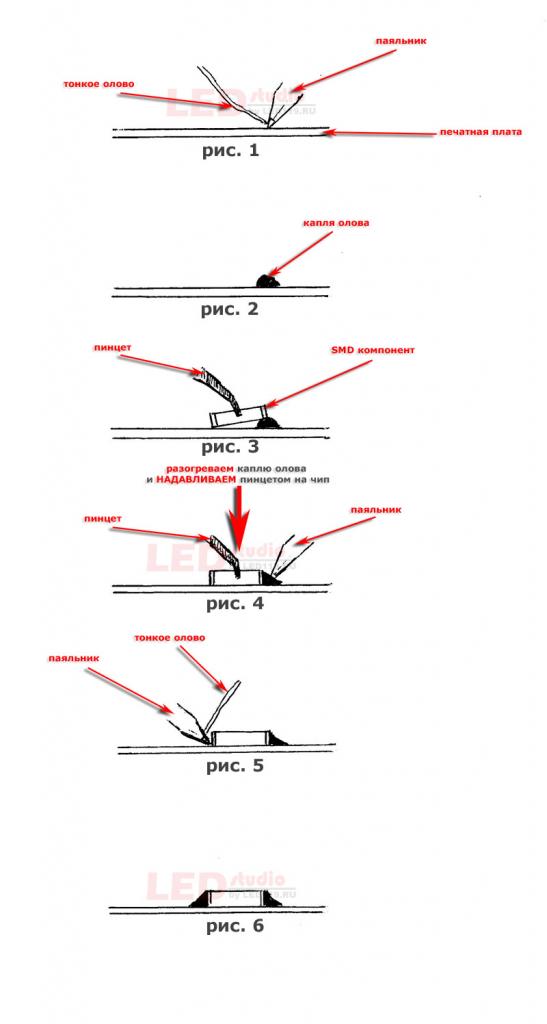

Рисунки с пояснениями:
.
